?SPCE061A單片機[10]通過串行口與指紋識別模塊OM—20通信[11]。SPCE061A單片機內部有一個標準全雙工的通用異步接收器/發送器UART。UART的接收信號Rx和發送信號Tx分別與IOB7和IOB10共用，屬于B口的特殊功能。 由于SPCE061A單片機串口采用TTL電平，而指紋識別模塊OM—20串口采用RS232電平，為了實現兩者之間的通訊必須進行電平轉換。 RS232標準是美國電子工業聯合會正式公布的串行總線標準，RS232串行接口總線適用于設備之間的通訊距離不大于15m，傳輸速率最大為20kBps。RS232采用負邏輯規定邏輯電平。

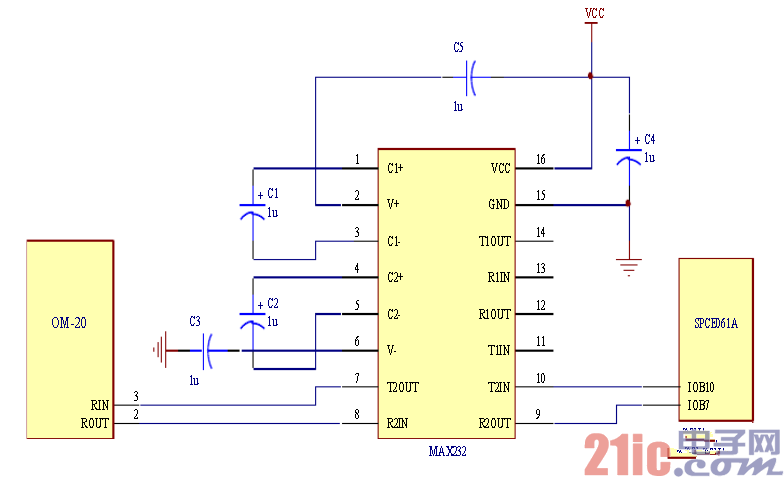

實現RS232與TTL邏輯電平轉換可用分立元件，也可用集成電路芯片。目前較為廣泛使用的集成電路轉換器件，如MC1488、SN75150芯片可完成TTL電平到RS232電平的轉換，而MC1489、SN75154可實現RS232電平到TTL電平的轉換。 圖3.1為SPCE061A單片機與指紋識別模塊OM—20的接口電路，MAX232對電源噪聲很敏感，因此Vcc加1μf去耦電容，電容C1，C2，C3，C4取1μf去耦電容，用于提高抗干擾能力。

?
