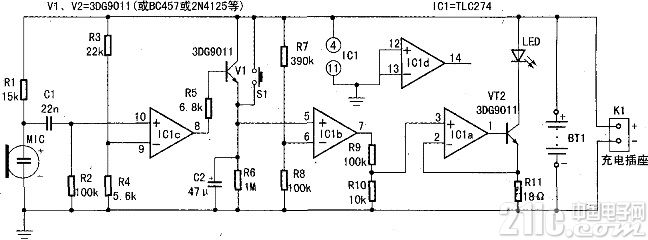

本裝置的電路如圖所示。主要由單電源低功耗運算放大器集成電路IC1、二只低功率晶體管、麥克風和高亮度發光二極管所組成。當麥克風MIC接收到一定強度外界聲響(包括各種噪聲)，產生相應強度的輸出電壓，加到比較器IC1c，當此電壓超過比較器門限值，其輸出為高電位，使V1導通，它輸出電壓加到比較器 IC1b，同樣地，此電壓器高于IC1b的門限值，IC1b輸出高電位去激勵I(lǐng)C1a和V2組成的功率放大器，從而驅動LED發光。預設的延時長短。則由 C2和R6，以及R7、R8組成的充放電電路的時間常數決定。

在這種照明裝置上，也可以加上一只按鈕開關使LED點亮，并在預定的時間繼續發光。電路供電也很方便,用4節鎳氫(MiMH)供電。整個裝置間歇性地工作，電池可使用2個月，整個電路處在待機狀態，消耗電流400μA，在LED點亮?xí)r消耗電流24mA。

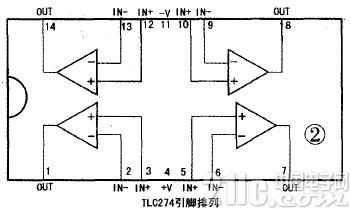

從電路結構看，麥克風MIC通過導線連接輸入端與地線之間。并通過R1接到電源正極，信號交流成分通過電容C1耦合到運放IC同相引腳。麥克風靈敏度的調節在很大程度上取決于R1值大小。建議R1值取15kΩ，對于所用麥克風品牌型號不同，R1值也應作相應改變，以便達到所期望的靈敏度。在最大靈敏度調節時，在房門打開，空氣氣流對麥克風振動膜的壓力作用下，就應該使LED受到觸發而點亮。IC1采用TLC274，其引腳圖見圖。
