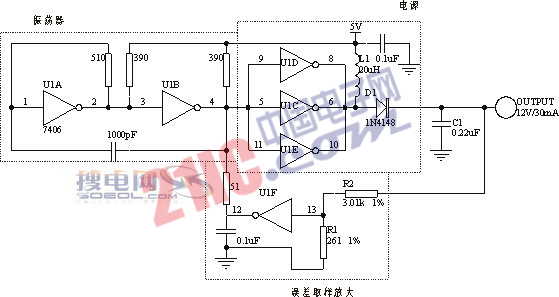

???? 如圖所示的電路用一個TTL六反相器即可構成一個DC/DC變換器，將5V變成12V。該電路提供了DC/DC變換所需的所有功能。

???? 該電路依靠TTL開關門限調節電壓。U1A和U1B形成振蕩器，其開關頻率<1MHz。振蕩器的輸出驅動三個并聯的反相器U1C，U1D和U1E，可提供較高的輸出電流和輸出功率。其內部輸出晶體管、L1和D1形成標準的升壓轉換器，當其輸出為低時，電流只流過電感L1；當其輸出變高時，儲存在電感中的能量迫使D1的陽極變高，D1導通對C1充電。

??? U1F監視輸出電壓在反饋電阻R1和R2上的分壓，當C1兩端電壓超過12V時，U1F的輸入超過TTL邏輯門限（約1.2V），U1F輸出變低，禁止電壓繼續上升；當輸出電壓降落低于1.2V時，U1F關閉再次允許振蕩器驅動開關電源。

??? 該電路線路和負載特性優于1%，在0℃～50℃范圍內輸出電壓變化只有7%。

??? 要求使用集電極開路的7406六反相器，該反相器可輸出30V、40mA，所以三個并聯可驅動120mA的開關峰值電流。

?
