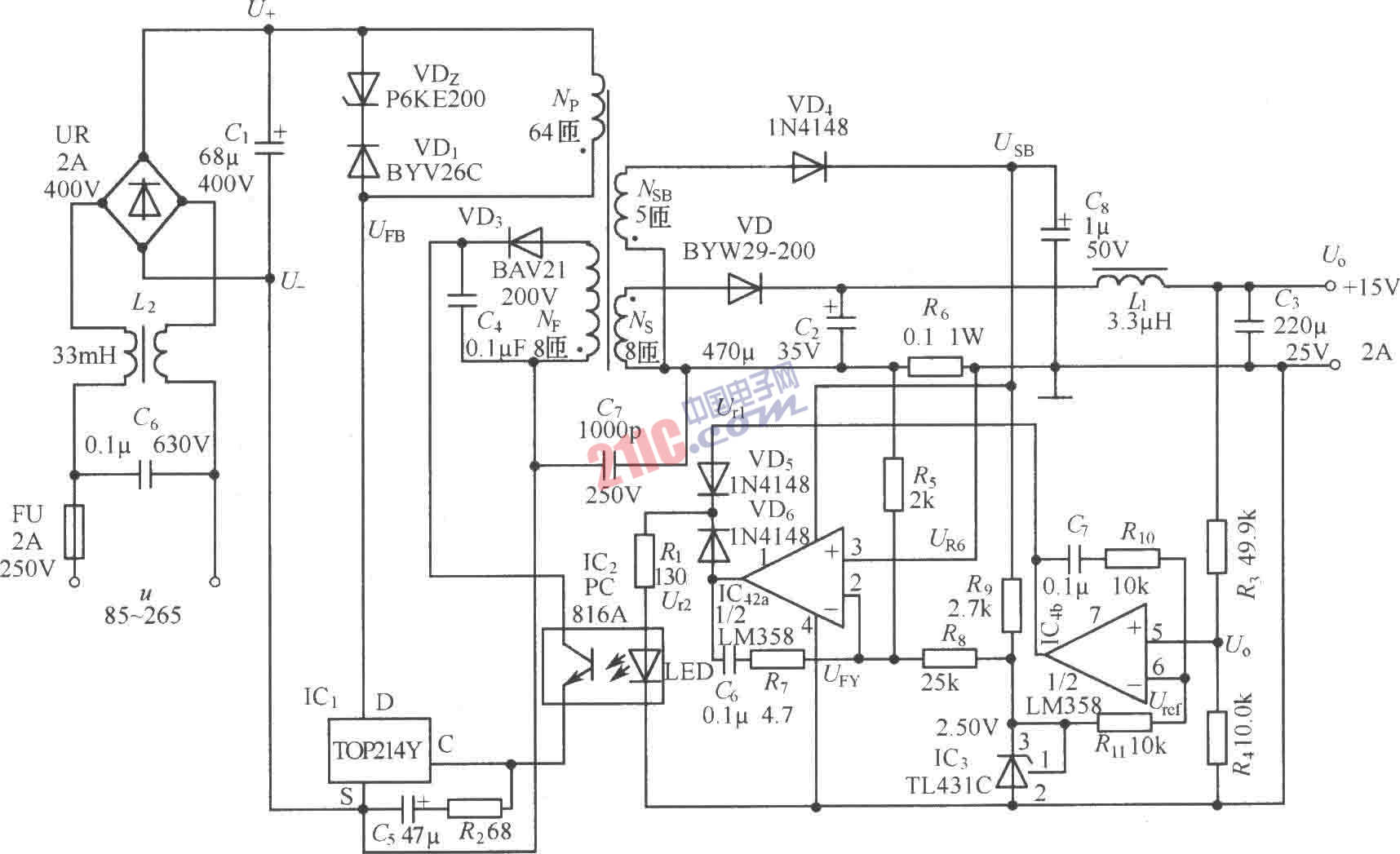

由TOP214Y構成的15V、2A恒壓／恒流型開關電源電路如圖所示。電路采用了4片集成電路：IC1是TOP214Y單片開關電源；IC2是PC816A型線性光電耦合器；IC3是TL431C可調式并聯穩壓器；IC4是低功耗雙運算放大器LM358。其中IC4b、IC3、VD5和取樣電阻R3、R4構成電壓控制環，IC4a、VD6和過流檢測電阻R6構成電流控制環，同時VD5、VD6又構成或門電路，控制電壓控制環與電流控制環工作狀態，即在任一時刻，輸出為高電平的環路處于工作狀態，輸出為低電平的環路不起作用。正常情況下電壓控制環起作用，開關電源工作在恒壓區。當Io接近于2A時進入恒流區，此時電流控制環起作用。IC4a的同相輸入端接電流檢測信號UR6，反相輸入端接分壓器電壓UFY。分壓器是由R5、R8和TL431C構成的。IC4a在將UR6與UFY進行比較之后，輸出誤差信號Ur2，再通過VD6和Rl變成電流信號，流入光耦中的LED，進而控制TOP214Y的占空比，使電源的輸出電流IOH在恒流區內維持恒定。

?

?
