TOP202Y構成的12V、1.3A截流型開關電源電路

TOP202Y構成的12V、1.3A截流型開關電源電路
提問者：asgfafa 地點：- 瀏覽次數：9839 提問時間：07-13 10:39
我有更好的答案
提 交
1條回答
dfgsgdg 07-16 20:47

?

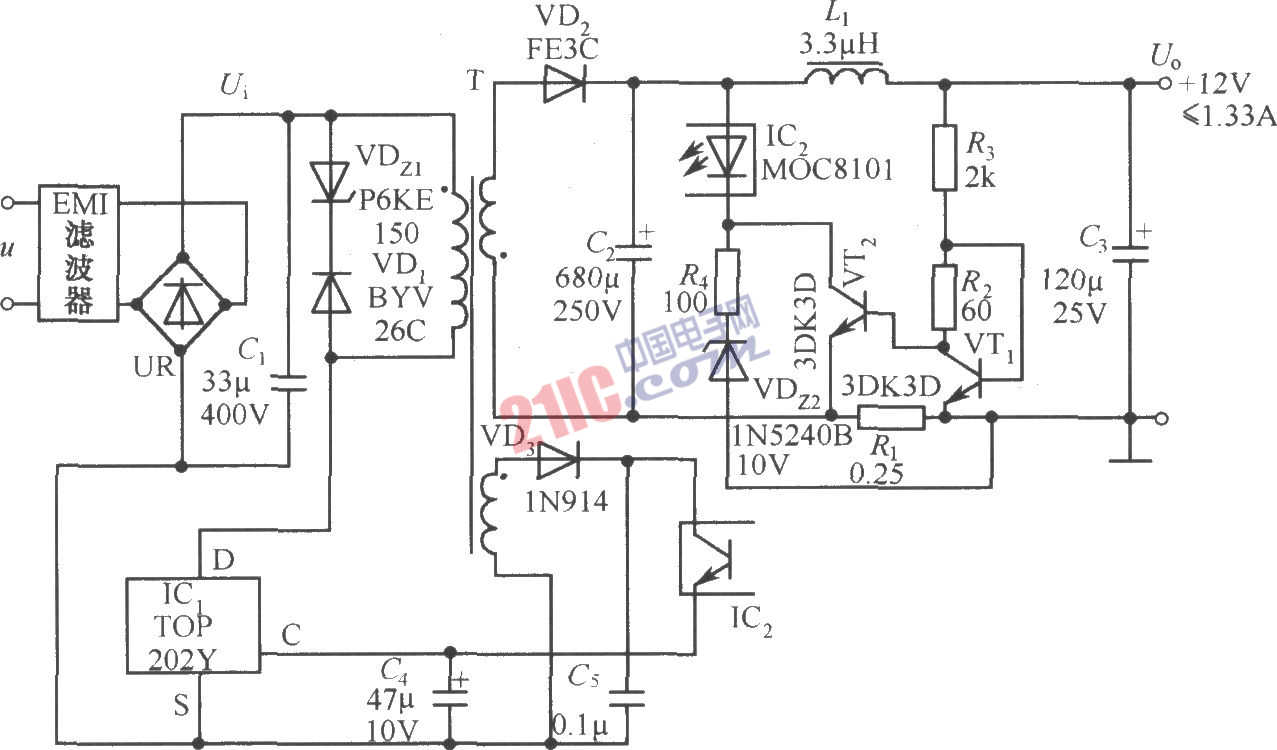

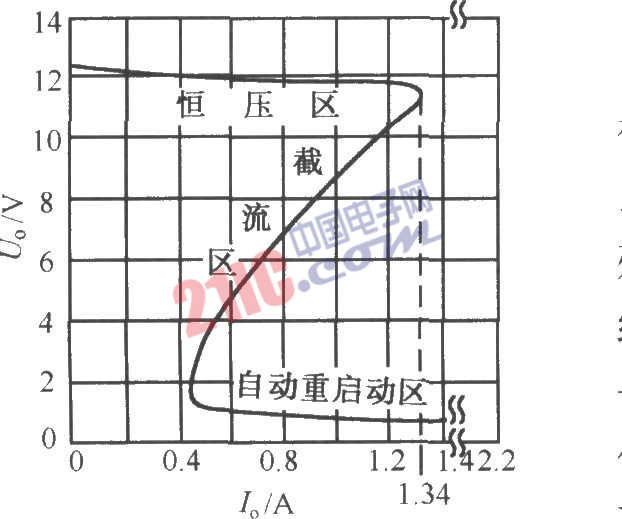

　　由TOP202Y構成的12V、1.3A截流型開關電源電路如上圖所示。該電路采用了一片TOP202Y集成電路。截流控制環由晶體管VTl、VT2，Rl～R4，IC2所構成。VT1和VT2參數具有良好的一致性，構成鏡像電流源。截流型開關電源的輸出特性如下圖所示，輸出特性曲線可劃分成3個區：恒壓區、截流區、自動重啟動區。

?

?
