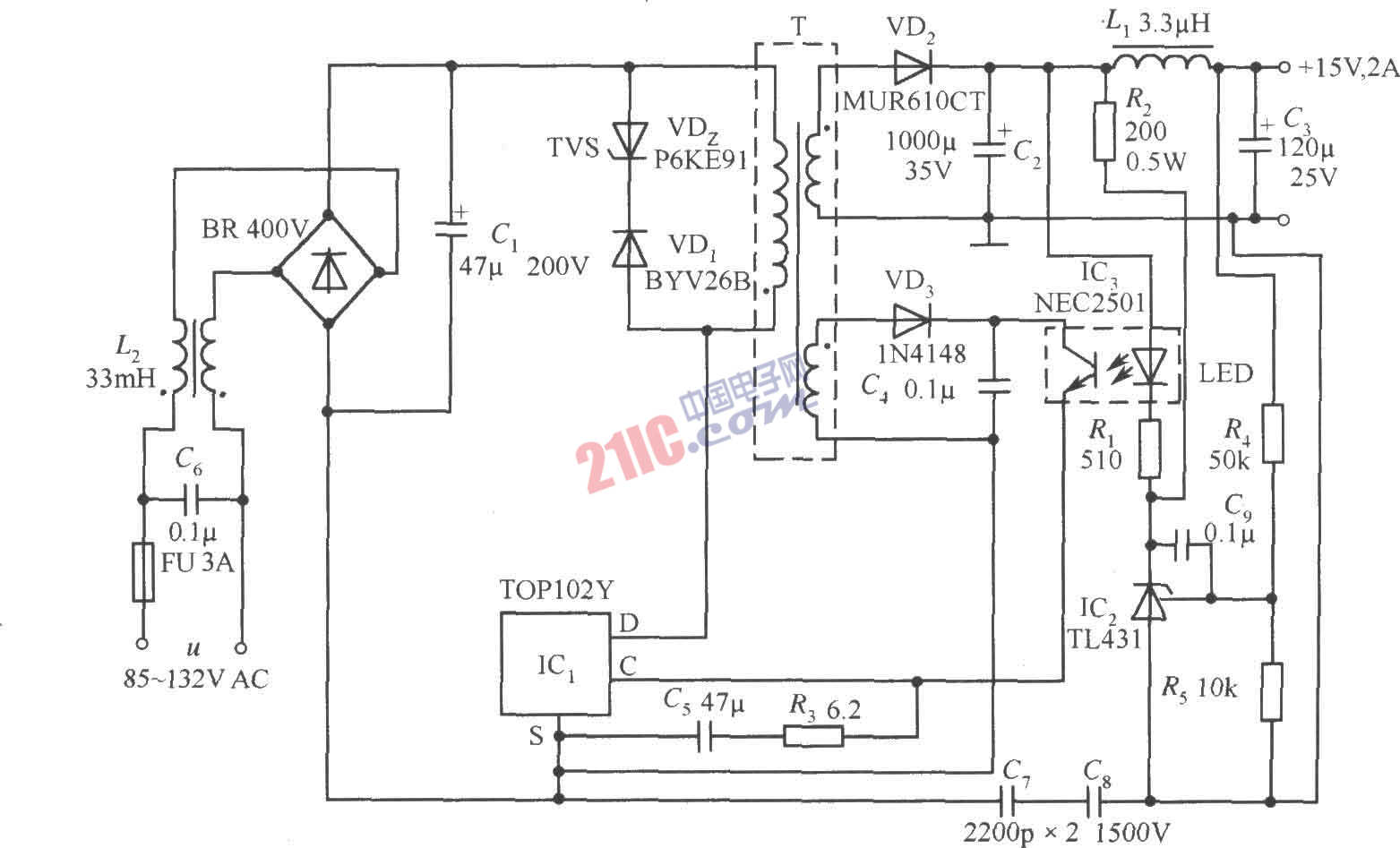

由TOP102Y構成的+15V、2A開關直流穩壓電源電路如圖所示。其特點是利用2.5V可調式精密并聯穩壓器TL431來代替穩壓管，對輸出電壓進行自動精細調節。欲獲得其他標稱輸出電壓，可通過改變R4、R5的分壓比來實現。TL431的穩壓值就由R4、R5設定。C9可改善TL431的增益線性度，使之工作更加穩定。Rl除作LED的限流電阻之外，還決定高頻回路的增益。C6、C8為安全電容，能夠濾除因初、次級耦合電容而產生的共模干擾。
?
?
