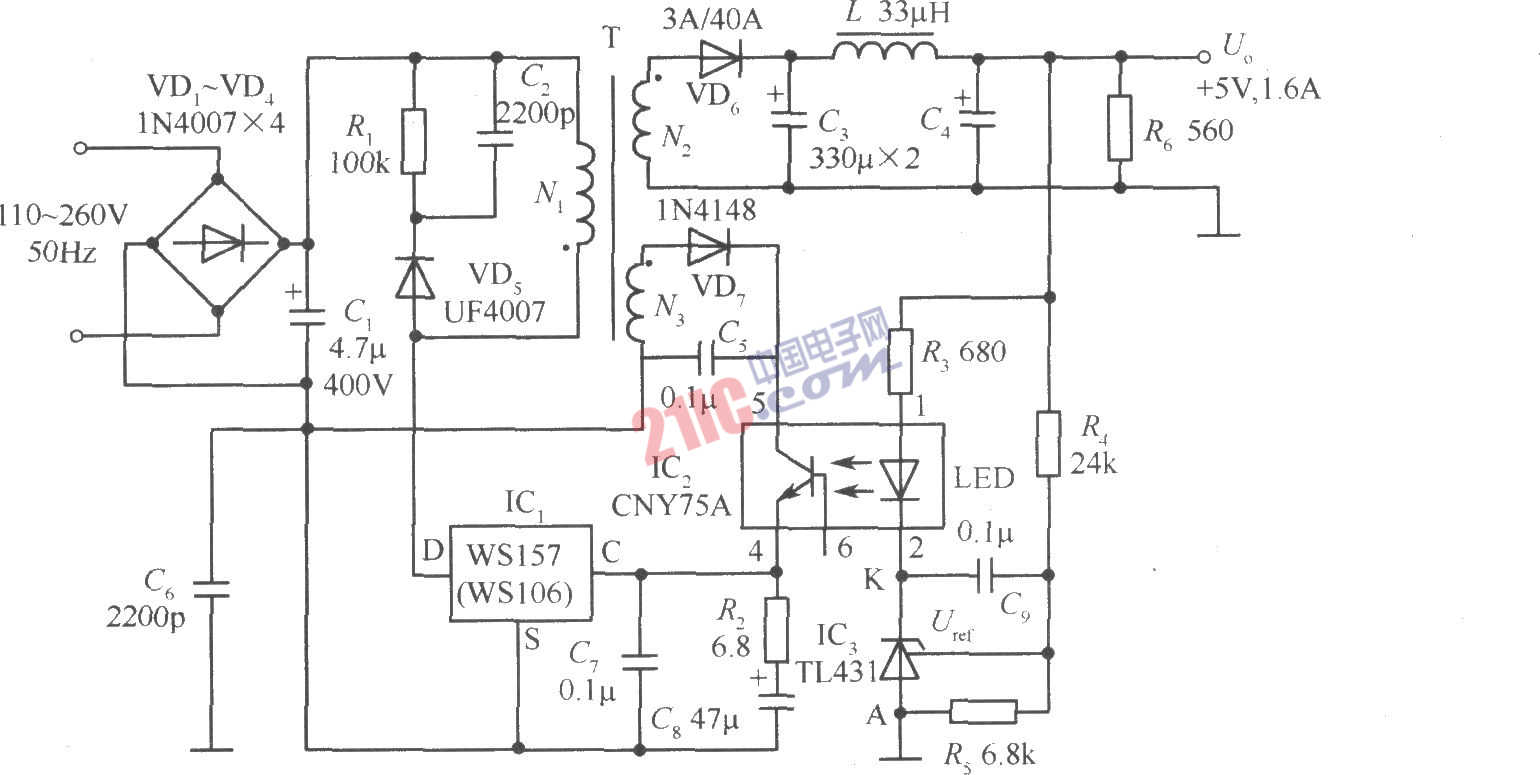

如圖所示，該電路中增加了光耦合器(CNY75A)和可調式精密并聯穩壓器(TL431)。R3為限流電阻，R4和R5為取樣電阻。當Uo變化時，取樣電壓就與TL431內部的2.5V基準電壓進行比較，使K端電位發生變化，改變CNY75A中發射管(LED)的工作電流及發光強度，再經過光耦去調節WSl57的控制端電流，即可對占空比進行精細調節，實現精密穩壓的目的。CNY75A還起到電氣隔離作用。實測該開關電源的Sv<0.1％，SI=0.78％。
?
?
