開關電源電路

由高速開關電源控制器M62213FP構成的開關穩壓電源

由高速開關電源控制器M62213FP構成的開關穩壓電源
提問者:風龍陳谷子 地點:- 瀏覽次數:4028 提問時間:03-20 09:10
我有更好的答案
提 交
1條回答
胡政鵬測試_4 03-29 19:32

?

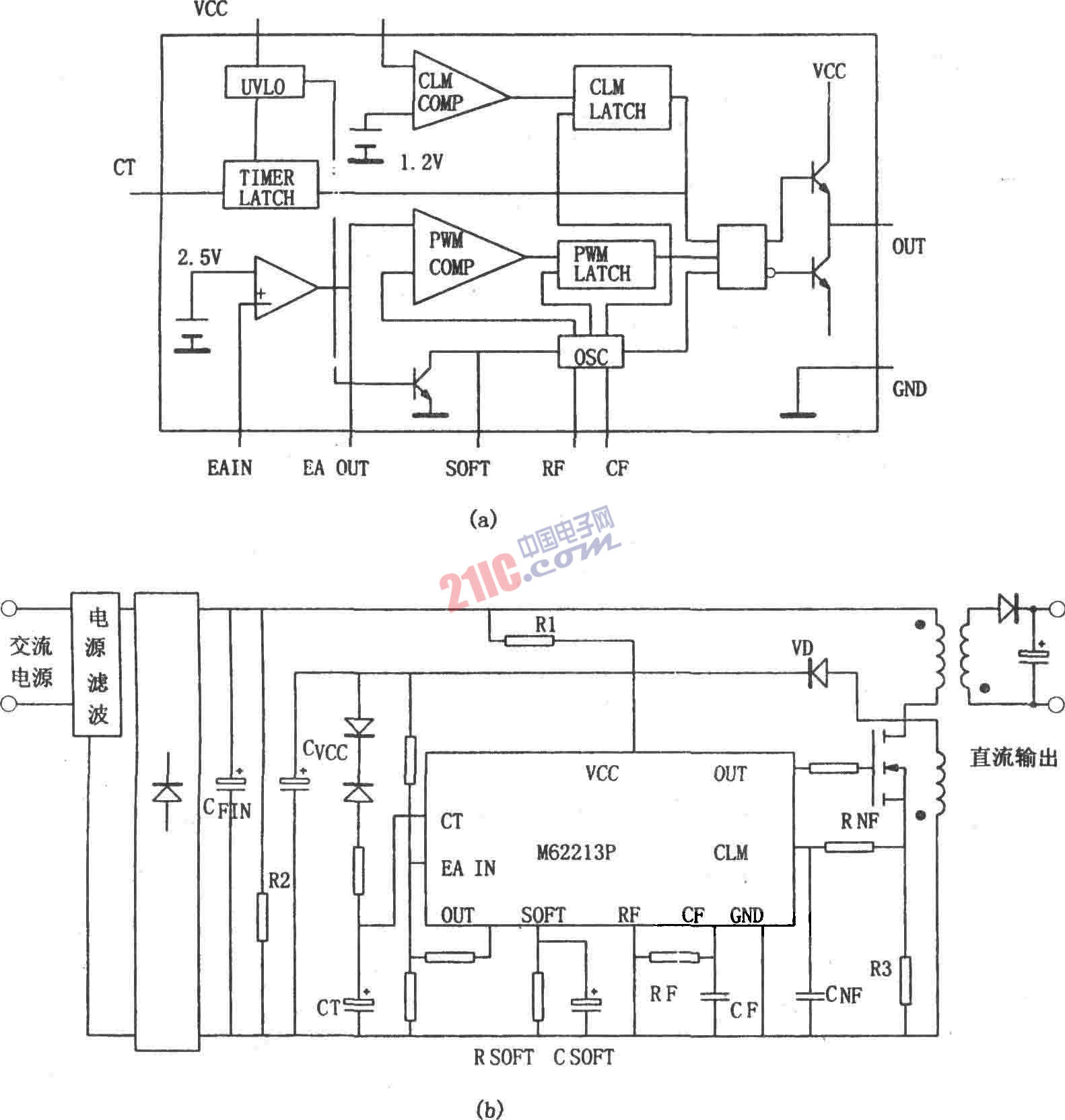

圖所示為M62213FP的內部結構框圖。M62213FP是一種高速開關電源控制器。它由振蕩器、PWM比較器、誤差放大器、輸出電路、過電壓保護兼定時閉鎖電路、過電流保護電路以及軟啟動電路等組成。開關工作頻率為700kHz,輸出電流峰值為±1A,采用推拉輸出電路,啟動前電路的電流很小,典型值為130μA,啟動開始與停止時電壓差較大,啟動開始電壓為12.5V,啟動停止電壓為8.3V,這樣可減小輸入平波電容。片內具有高速限流、過壓兼定時閉鎖、死區控制兼軟啟動、光電耦合器直接激勵的反饋用誤差放大器、防止低電壓時輸出誤動作等功能電路。外接很少元件,就可構成功能較為完善的開關穩壓電源。

圖所示為由高速開關電源控制器M62213FP構成的開關穩壓電源。該電源的輸出脈沖的導通時間由接在SOFT端的電阻確定,如果與此電阻并聯一只電容,那么啟動時導通時間逐漸增大,這樣就可以實現軟啟動。M62213FP本身的工作電壓在啟動時,由交流電源電壓經過整流后通過R1提供;正常工作時由回掃變壓器的一個繞阻經整流二極管VD整流提供,此時的電壓與輸出電壓成比例,因此,還用于進行反饋控制與過電壓檢測。為防止噪聲引起誤動作,接入RNF和CNF構成的濾波器濾除噪聲。

?
