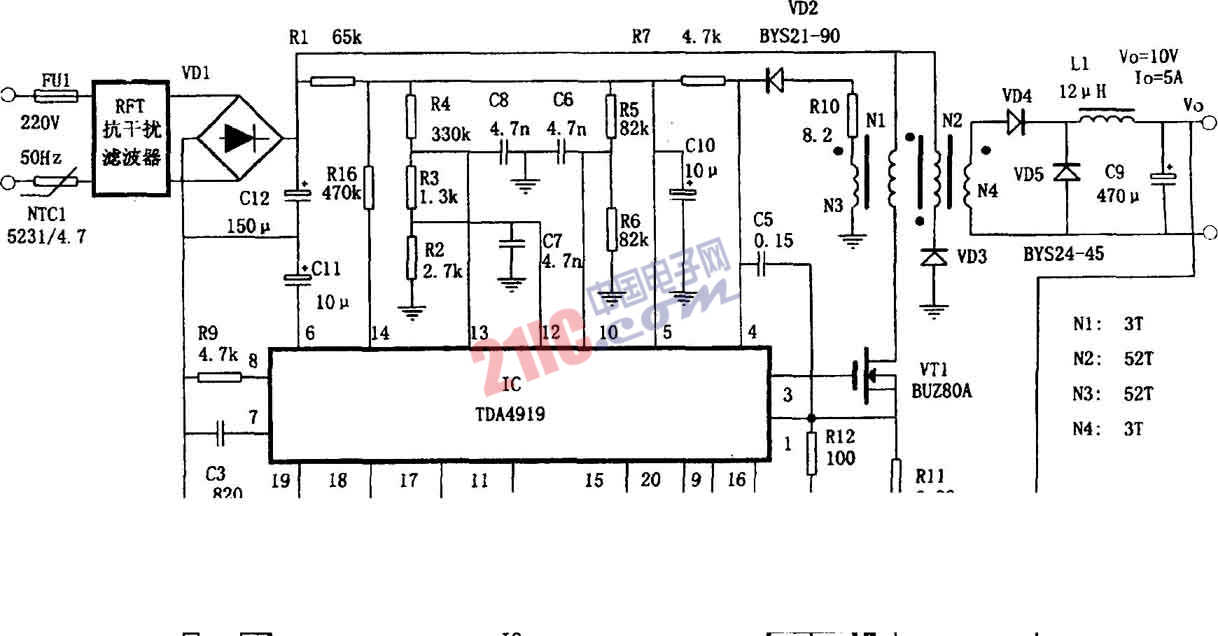

如圖所示為由開關電源集成電路TD4919組成的開關穩壓電源。該電源的交流輸入電壓為185～240V，直流輸出電壓為10V，輸出電流為5A。其特點是具有對輸出電壓的過壓、欠壓監控功能和動態電流限制功能，因此工作安全可靠。

交流市電經抗干擾濾波器RFT、整流橋VD1～VD4和濾波電容C1的整流濾波，在C1上產生310V的直流電壓，此電壓一方面由R1降壓加在TD4919⑤腳，用以啟動TD4919；另一方面經開關變壓器的繞組N2加在開關功率管VT的漏極上。當電容C7被充至9.6V時，TD4919啟動工作，在其③腳上輸出開關驅動脈沖，推動大功率開關管VT工作，直流310V電壓被斬波，在變壓器中形成高頻開關脈沖，經繞組N4降壓和VD7、VD8、L、C12：的整流濾波，在電源的輸出端得到穩定的直流電壓；在繞組N1上的高頻脈沖經過R10、VD5、R9和C7的限流、整流和濾波，分別通過④腳為TD4919內部的驅動器提供電源電壓，通過⑤腳為TD4919提供正常的工作電壓。穩壓過程是：輸出電壓Vo通過R15和PR分壓經R16和R17反饋到TD4919 18、19腳，通過TD4919的內部控制，調整其輸出開關脈沖的占空比，達到穩定輸出電壓Vo的目的。對電源輸出電流的監控是通過監視R11上的取樣電壓來實現的(R11是VT源極電流的取樣電阻)。該取樣電壓經R12饋至16腳，在TD4919的內部的動態電流限制比較器與15腳上的限制閾值進行比較(閾值由R14和R13對11腳輸出的基準電壓的分壓決定的)，產生控制信號，控制其輸出開關脈沖，從而實現輸出電流的限制。欠壓和過壓監控是通過R4、R5、R6和12、13腳及TD4919內部控制電路實現的。

?

?
