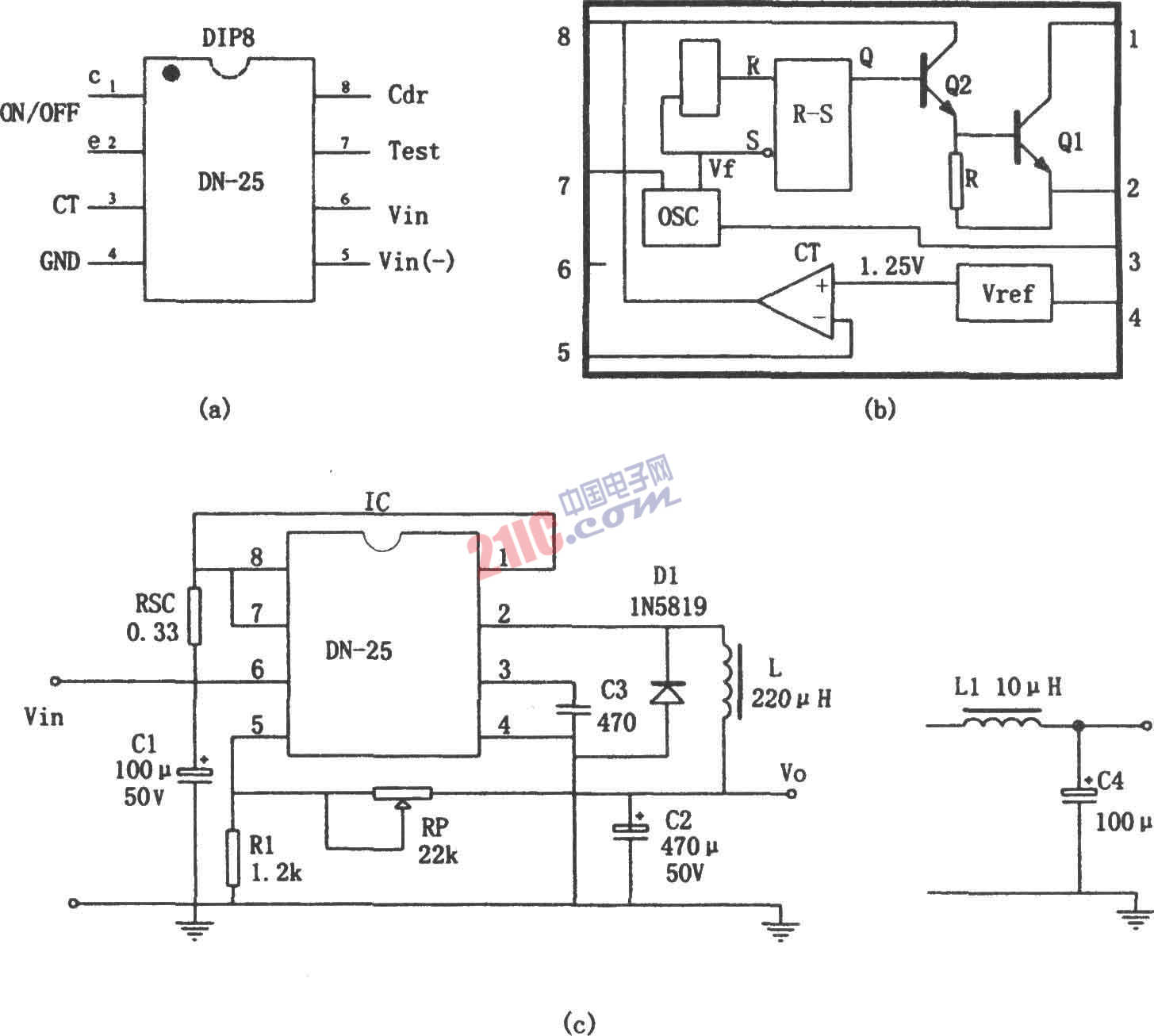

如圖所示為由DN-25集成電路的開關穩壓電源。DN-25是單片開關型穩壓電源器件，適合制作中等輸出電流、寬調壓范圍的穩壓電源。它的主要性能指標如下：輸入電壓VIN=3～40V，輸出電壓Vo=1.25～24V(連續可調)，最大輸出電流IOM=1A，最大輸出功率POM=36W，負載短路限制電流IOSH≤1.1A。DN-25采用8腳雙排直插式封裝(DIP-8)，其內部電路主要包括：(1)振蕩器(OSC)；(2)R-S觸發器；(3)輸出開關；(4)電壓基準(VREF=1.25V)和比較器。DN-25內部振蕩器的振蕩頻率f由③腳所接入的定時電容CT決定，f=1／CT。

開機后，振蕩器起振，輸出的VF信號經R-S觸發器變換整形，產生一個保持原頻率，的矩形脈沖激 勵電壓，再由Q1、Q2組成的達林頓電路放大后，由②腳輸出。輸出電壓V0的調整是通過調節比較器反相輸入端⑤腳的電壓得以實現的。⑤腳電壓的改變，可以調節R-S觸發器輸出的激勵脈沖寬度，從而引起輸出電壓Vo的變化。該穩壓電源VIN=25V，Vo =(1+RP／R)×VREF，穩定度為0.12％；負載調整率為0.03％；短路限制電流IOSH=1.1A；效率η=82.50%；紋波小于120mVp-p。如需進一步降低紋波，可在其輸出端加一節LC濾波器。

?
