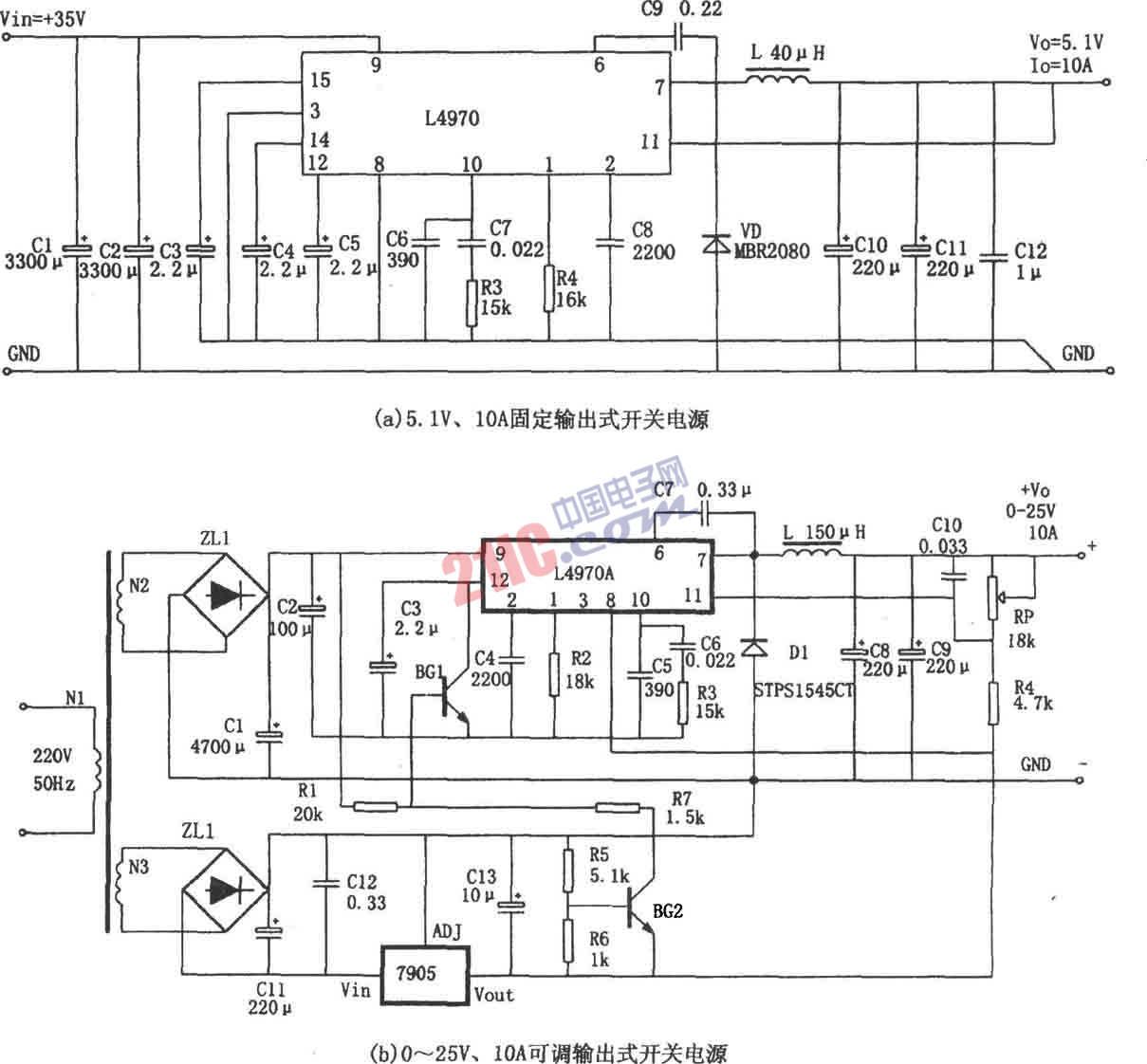

如圖所示為由L4970A構成的大功率開關電源。L4970A是一種大功率單片開關集成穩壓器，該芯片采用SIP-15封裝，其特點是；(1)輸入電壓必須>11V，一般為15～40V之間；(2)輸出電壓：固定輸出5.1V，也可通過外部電路設置成可調輸出，范圍在5.1～40V；(3)最大輸出電流為10A；(4)工作頻率200kHz；(5)內部設有欠壓檢測、掉電復位、功率級軟啟動等特殊電路。
?
?
