開關電源電路

CW4962、CW4960構成的0～30V輸出連續可調的開關電源

CW4962、CW4960構成的0～30V輸出連續可調的開關電源
提問者：535夏花 地點：- 瀏覽次數：9022 提問時間：01-23 01:16
我有更好的答案
提 交
1條回答
瑾年Invader 01-30 11:01

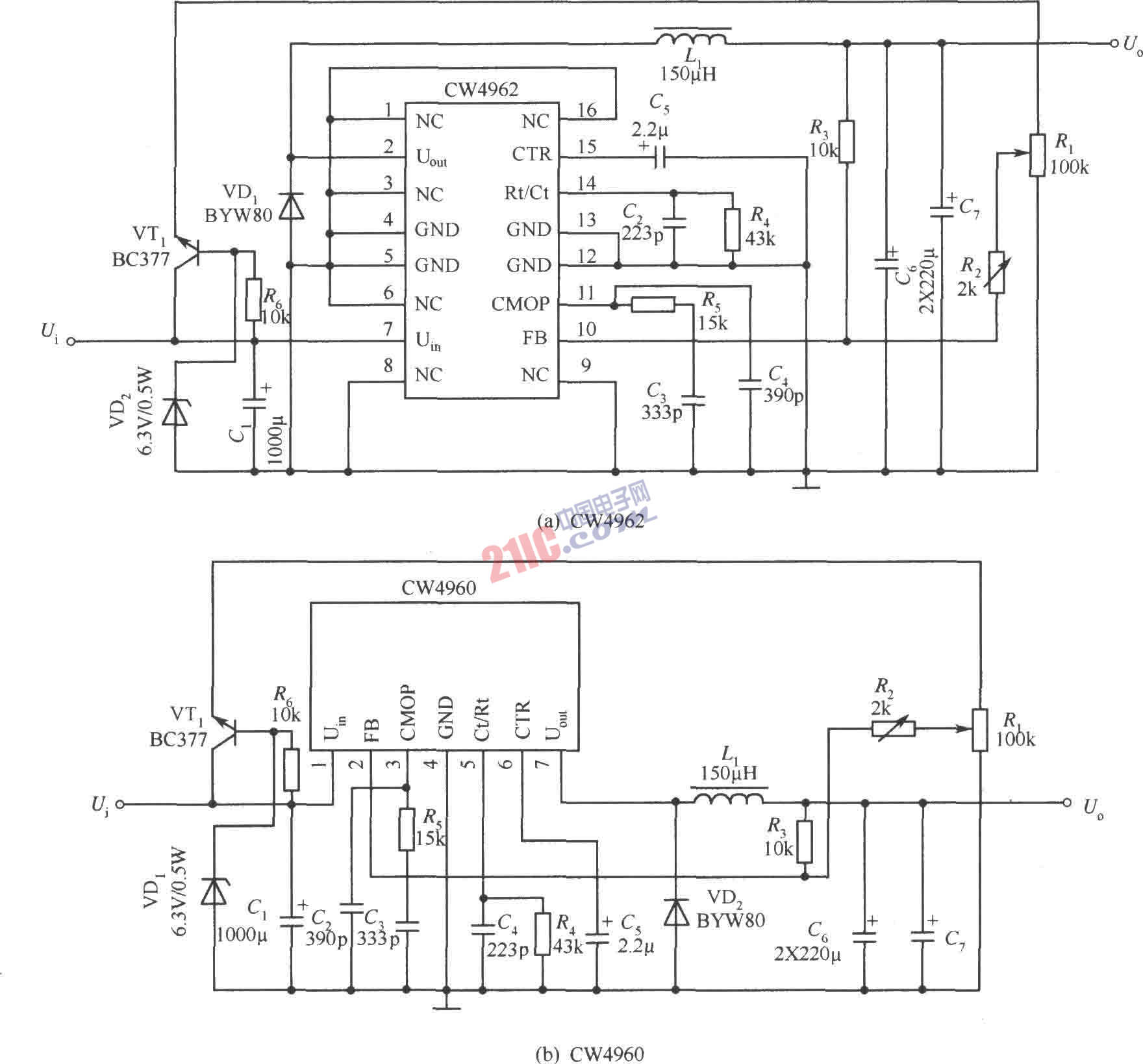

　　采用如圖所示的電路可以獲得0～30V連續可調的直流穩壓電源。這時，可調電阻Rl再接一個可調電阻R2。0～6V由Rl來調節，調節R2可獲得Uref～30V的連續輸出電壓。讓取樣10kΩ電阻設計流過2.5mA電流，減小R2并增大R1時，流過10kΩ電阻的電流減小。這時Uo也降低，其內電流為零時，Uo=Uref。Rl上電壓超過Uref時，10kΩ電阻中的電流開始反向，Uo則開始低于5V，而10kΩ電阻上壓降為Uref時，Uo=0V。

?

?
