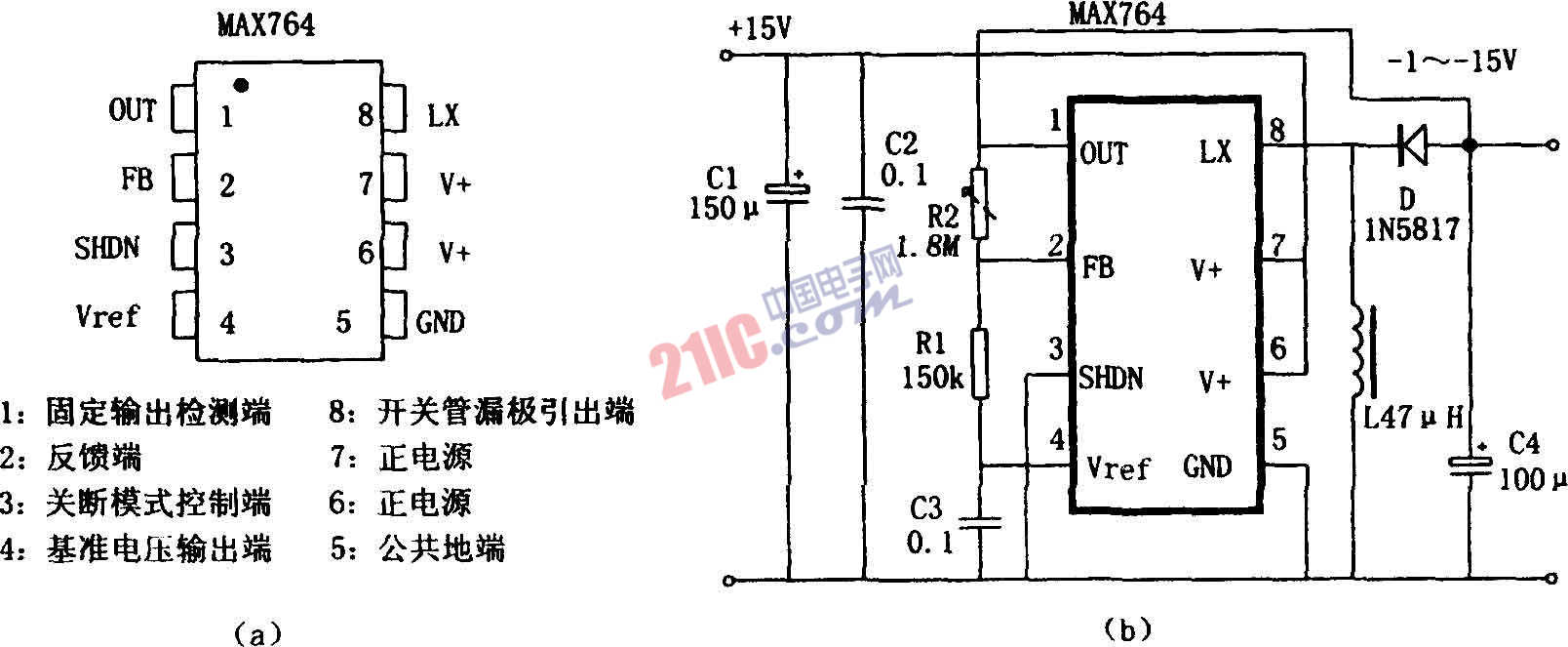

如圖所示為采用MAX764構成的可調式極性反轉電源。MAX764是一種高效率、低功耗、輸出可調式直流電源變換器，它采用電流控制型脈頻調制器(PFM)，并兼有脈寬調制器(PWM)的優點。利用外部儲能電感、濾波電容和續流二極管構成極性反轉電路，產生負壓輸出。輸入電壓在3～16V之間，輸出電壓可固定為-5V．還可設置成-15V可調。最大輸出電流為250mA，效率達80％以上，靜態電流為120μA，關斷狀態為5μA。MAX764的封裝為DIP8，外形及管腳見圖，具體DC／DC變換電路見圖。輸出電壓V0=-VREF×(R2/R4)。VREF為片內基準電壓，VREF=1.5V。

?

?
