開關電源電路

LT1172構成的極性反轉型升壓電源

LT1172構成的極性反轉型升壓電源
提問者：路西法坤 地點：- 瀏覽次數：6627 提問時間：05-16 02:31
我有更好的答案
提 交
1條回答
jerry181855 05-17 04:32

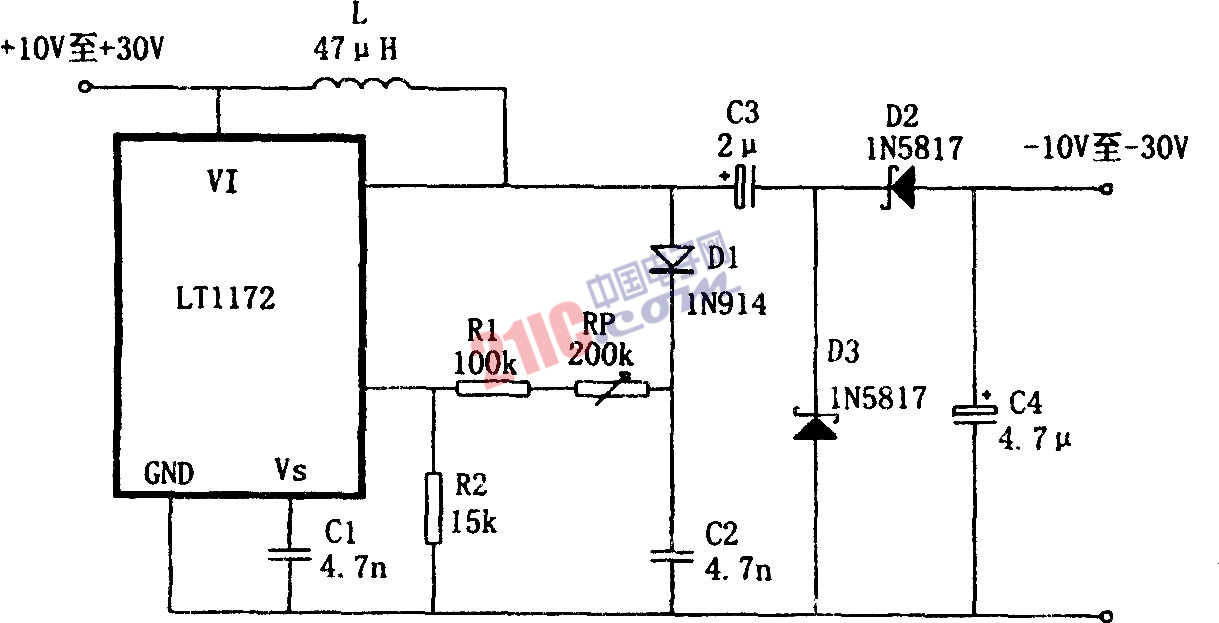

如圖所示為一種由升壓型開關穩壓器 LT1172構成的極性反轉型升壓電源。該電源輸出電壓為-10～-30V，輸出電流為25mA，變換效率為80％。它利用LT1172進行升壓，并在LT1172的輸出端接C1、C2、D2、D3所組成的“電荷泵”完成輸出電壓的極性變換。

?

?

?
