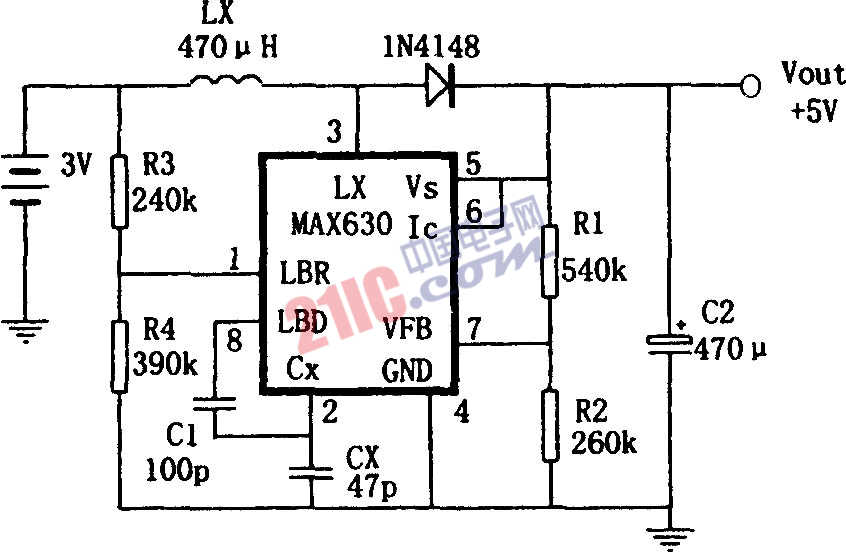

如圖是利用MAX630的低電池電壓檢測功能構成的低電壓頻率偏移升壓變換電源。其特點是當電池電壓低于標稱值(3V)很多時(降到2V)，仍能在輸出端高效率(85％)地提供40mA,5V的直流電壓。其過程是電池電壓的下降，引起MAX630 1腳電壓(由R3和R4對電池電壓分壓而得到)也下降，當下降到低于電池電壓檢測比較器的門限電壓(1.31V)時，檢測輸出端(⑧腳)LBD變?yōu)榈碗娖?地電位)，將C1與Cx并接在一起，從而降低MAX630內部振蕩器的頻率。增加輸出功率，補償因電池電壓降低而輸出功率的不足，保持輸出功率不變。

?

?
