開關電源電路

電容式軟啟動電路圖

電容式軟啟動電路圖
提問者：60user135 地點：- 瀏覽次數：3420 提問時間：09-03 17:05
我有更好的答案
提 交
1條回答
IC阿祥 09-11 17:09

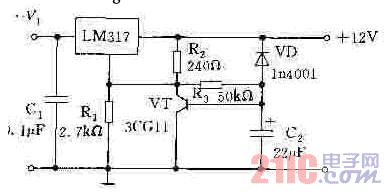

下圖是采用LM317構成的軟啟動電路。在通電瞬間C2上的電壓不能突變，VT被R2、R3偏置而飽和導通，這樣就使R1短路，相當于LM317的調整端接地。電源輸出為1.25V，隨著C2充電時間加長，輸出電壓逐漸上升，按圖中元件參數、達到額定輸出電壓的時間為3s，VD的作用是關斷電源后使C2上電荷很快釋放保證下次開機的正常軟啟動。
