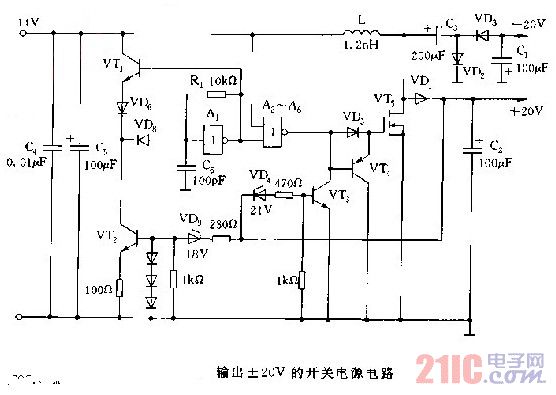

圖中是輸出正負20V的開關電源電路。當電路接通電源后，由A1，C6和R1產生一個占空比為0.5的振蕩器，驅動并聯非門A2～A6，A2～A6并聯是為了增加驅動能力。并通過VT4加到VT5的柵極。當A2～A6并聯非門的輸出變?yōu)榈碗娖綍r，VT1轉向?qū)?，VT5變?yōu)榻刂?，電感L中將產生較大反電動勢，使VT5漏極電壓迅速上升，從而實現由14V的輸入電壓轉換為正負20V的輸出電壓。VT2起反饋作用，以保證輸出電壓穩定。當輸出電壓升高時，VT2的基極注入電流增大，加速了A1輸入端的積分電容C6的放電，從而改變了振蕩頻率，使輸出電壓回到原來值，保證了輸出電壓穩定。當輸出電壓超過21V時，VD1擊穿，VT3導通，VT0截止，這時隨著儲能元件能量的釋放，輸出電壓會很快降回到20V.
