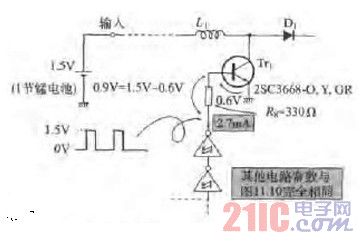

圖上的電路是把Tr1換為晶體管，并插入限制基極電流的電阻R0.這樣的電路即使只有1節錳電池的輸入電壓（約等于1.5V）也能夠充分工作（使74HC14在1.5V下工作是違規的）。但是由于必須流過較大的基極電流，所以電路的效率降低了。

選擇晶體管的方法與使用MOSFET的情況相同。在這個電路中，選擇Ic》420mA，Vce》20V的器件。圖中使用最大額定值Vceo=50V，Ic=2A的2SC3668（東芝）。

設定基極電阻R.的值要使基極電流能夠充分驅動集電極電流。如圖電路中，設定基極電流為2.7mA，所以R=330歐（約等于1.5V-0.6V）/2.7mA）。
