開關電源電路

48V 3A開關電源電路圖

48V 3A開關電源電路圖
提問者：世啊木啊 地點：- 瀏覽次數(shù)：3424 提問時間：12-23 21:44
我有更好的答案
提 交
1條回答
廣陵云峰 12-29 00:02

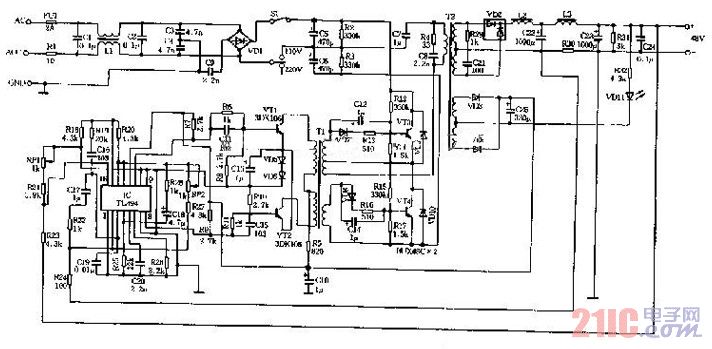

本電源的作用是將輸入220V（或110V）交流電源經開關穩(wěn)壓方式變換成直流48V輸出。電路如圖所示：當輸入AC220V（或AC110V）并接通開關S1時，輸入電源經保險管FU1，抗干擾濾波電路C1、1.1、C2～C4及全橋VD1整流電路，直接加到由開關功率管VT3、VT4、C5、C6及高頻變壓器T2等組成的半橋式變換器，由T2次級經VD2、L2、C22、L3、C23整流濾波輸出。


48V 3A開關電源電路圖.jpg
