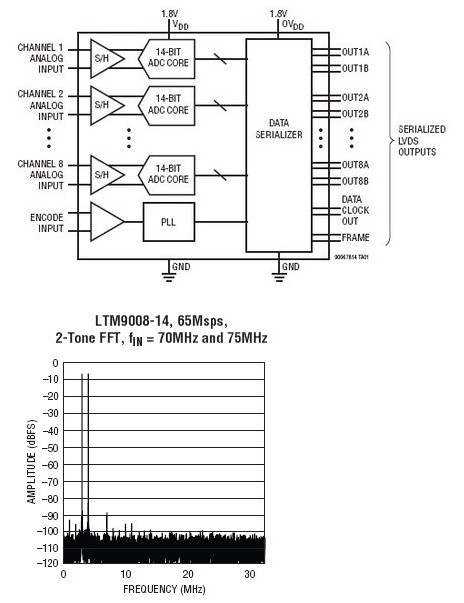

8 通道同時采樣 ADC

　　73dB SNR

　　90dB SFDR

　　低功率：88mW / 59mW / 46mW （每通道）

　　單 1.8V 電源

　　串行 LVDS 輸出：每通道 1 位或 2 位

　　可選的輸入范圍：1VP-P 至 2VP-P

　　800MHz 滿功率帶寬采樣及保持 （S/H）

　　停機和打盹模式

　　用于配置的串行 SPI 端口

　　內部旁路電容，無外部組件

　　140 引腳 （11.25mm x 9mm） BGA 封裝

　　DC 規格包括整個溫度范圍內的 ±1LSB INL （典型值）、±0.3LSB DNL （典型值） 和無漏失碼。轉換噪聲很低，僅為 1.2LSBRMS.

　　數字輸出為串行 LVDS,旨在最大限度地減少數據線的數目。每個通道一次輸出兩個位 （“雙線道” 模式）。在較低采樣速率條件下提供了每個通道一次輸出一個位的選項 （“單線道”模式）。

　　可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC- 輸入進行差分或單端驅動。一個內部時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。

　　通信

　　蜂窩基站

　　軟件定義無線電

　　便攜式醫學成像

　　多通道數據采集

　　非破壞性測試

???
