??? RJ45由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。

??? RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生最大的拉拔強度。RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。

??? 線序連接

??? 信息模塊或RJ45連插頭與雙絞線端接有T568A或T568B兩種結構。在T568A中，與之相連的8根線分別定義為：白綠、綠；白橙、藍；白藍、橙；白棕、棕。在T568B中，與之相連的8根線分別定義為：白橙、橙；白綠、藍；白藍、綠；白棕、棕。其中定義的差分傳輸線分別是白橙色和橙色線纜、白綠色和綠色線纜、白藍色和藍色線纜、白棕色和棕色線纜。

??? 為達到最佳兼容性，制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察：將RJ45插頭正面（有銅針的一面）朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8。

???

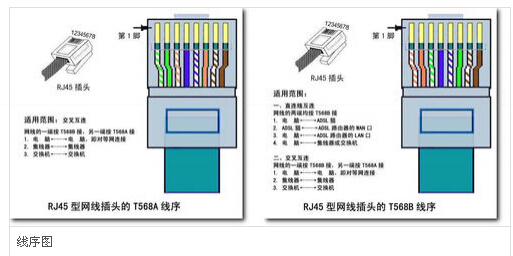

??? 從引針1至引針8對應線序為：

??? T568A：① 白-綠、② 綠、③ 白-橙、④ 藍、⑤ 白-藍、⑥ 橙、⑦ 白-棕、⑧ 棕

??? 口訣1：綠藍橙棕，淺色在前，三五互換

??? 口訣2：白綠綠，白橙藍，白藍橙，白棕棕

??? T568B：① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕

??? 口訣1：橙藍綠棕，淺色在前，三五互換

??? 口訣2：白橙橙，白綠藍，白藍綠，白棕棕

??? 兩種國際標準并沒有本質的區別，只是顏色上的區別，需要注意的是在連接兩個RJ45水晶頭時必須保證：1、2腳對是一個繞對，3、6腳對是一個繞對，4、5腳對是一個繞對，7、8腳對是一個繞對。在同一個綜合布線系統工程中，只能采用一種連接標準。制作連接線、插座、配線架等一般較多地使用TIA/EIA-568-B標準，否則，應標注清楚。

??? 電纜需與同類的連接器件端接。比如，5e類和6類的連接器，在外觀上很相似，但在物理機構上是有差別的。如果把一條5e類電纜與一個3類標準連接器或配線盤端接，就會把電纜信道的性能降低為3類。所以為了保證電纜的性能指標，模塊連接器也必須達到相應的標準[2]? 。

??? 網絡傳輸線分為直通線、交叉線和全反線。直通線用于異種網絡設備之間的互連，例如，計算機與交換機。交叉線用于同種網絡設備之間的互連，例如，計算機與計算機。全反線用于超級終端與網絡設備的控制物理接口之間的連接[3]? 。

??? 常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可。

??? 插頭/水晶頭作用

??? RJ45插頭又稱為RJ45水晶頭（RJ45 Modular Plug），用于數據電纜的端接，實現設備、配線架模塊問的連接及變更。對RJ45水晶頭要求具有良好的導通性能；接點三叉簧片鍍金厚度為50μm，滿足超5類傳輸標準，符合T568A和T568B線序；具有防止松動、插拔、自鎖等功能。

??? RJ45插頭是銅纜布線中的標準連接器，它和插座（RJ45模塊）共同組成一個完整的連接器單元。這兩種元件組成的連接器連接于導線之間，以實現導線的電氣連續性。它也是綜合布線技術成品跳線里的一個組成部分，RJ45水晶頭通常接在對絞電纜的兩端。在規范的綜合布線設計安裝中，這個配件產品通常不單獨列出，也就是不主張用戶自己完成雙絞線與RJ45插頭的連接工作。

??? 分類：

??? RJ45插頭分為非屏蔽和屏蔽兩種。屏蔽RJ45插頭外圍用屏蔽包層覆蓋，其實物外形與非屏蔽的插頭沒有區別。還有一種專為工廠環境特殊設計的工業用的屏蔽RJ45插頭，與屏蔽模塊搭配使用。

??? RJ45插頭常使用一種防滑插頭護套，用于保護連插頭、防滑動和便于插拔，此外，它還有各種顏色選擇，可以提供與嵌入式圖標相同的顏色，以便于正確連接。

??????? 規格

??? 常用的RJ45非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90°（垂直）或45°斜角安裝，特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊，無論從三類、五類、還是超五類和六類，它的外形都保持了相當?shù)囊恢隆?/font>
