可為 LED 提供 3000:1 True Color PWMTM 調光

　　寬 VIN 范圍：4.5V 至 40V

　　軌至軌電流檢測范圍：0V 至 40V

　　內部 40V/5A 開關

　　可編程 PWM 調光信號發生器

　　恒定電流 （±3%） 和恒定電壓 （±2%） 調節

　　準確的模擬調光

　　可以采用升壓、SEPIC、CUK、降壓模式、降壓-升壓模式、或反激式配置來驅動 LED

　　輸出短路保護型升壓

　　開路 LED 保護和報告

　　可調開關頻率：100kHz 至 1MHz

　　具遲滯的可編程 VIN 欠壓閉鎖 （UVLO）

　　用于電池充電器的 C/10 指示

　　低停機電流：

　　耐熱性能增強型 5mm x 6mm QFN 封裝

　　40V 恒流 / 恒壓調節器

　　LT3954采用高端電流檢測，支持升壓模式、降壓模式、降壓-升壓模式或 SEPIC 拓撲。固定頻率、電流模式架構在一個很寬的電源和輸出電壓范圍內實現了穩定的操作。當由一個外部信號驅動時，PWM 輸入可提供高達 3000:1 的 LED 調光比。CTRL 輸入則提供了額外的模擬調光能力。輸出短路保護和開路 LED 保護功能增強了系統可靠性。

　　LT3954 采用 5mm x 6mm QFN 封裝，可提供非常緊湊的大功率 LED 驅動器解決方案。一個頻率調節引腳允許用戶在 100kHz 至 1MHz 的范圍內設置頻率，以優化效率、性能或外部組件尺寸且降低成本。

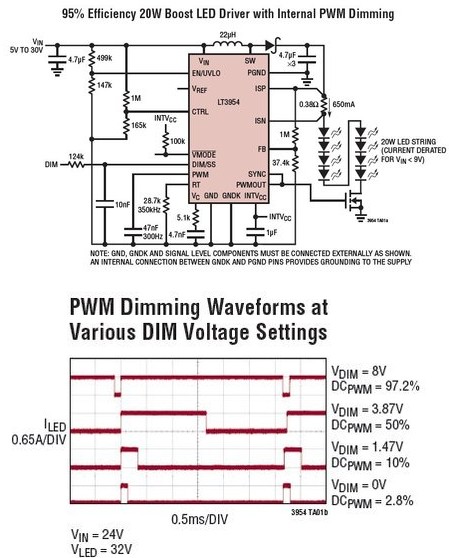

　　LT3954內部 PWM 發生器可配置為以恒定頻率自振蕩，并具有 4% 至 96% 的可編程占空比。使用一個內部 5A, 40V N 溝道 MOSFET,能夠采用額定 12V 輸入驅動高達 8 個 650mA 白光 LED,從而輸送超過 20W 的功率。LT3954 的 4.5V 至 40V 輸入電壓范圍適合包括汽車、工業和建筑照明等多種應用。
