電阻的精度和溫漂

• 　　電阻溫度系數（TCR）表示電阻當溫度改變1度時，電阻值的相對變化，當溫度每升高1℃時，導體電阻的增加值與原來電阻的比值。單位為 ppm/℃（即10E（-6）·℃）。定義式如下：TCR=dR/R.dT

  　　實際應用時，通常采用平均電阻溫度系數，定義式如下：TCR（平均）=（R2-R1）

  　　/（R1*（T2-T1））=（R2-R1）/(R1*ΔT)

  　　R1--溫度為t1時的電阻值，Ω；

  　　R2-- 溫度為t2時的電阻值，Ω。

  　　精密電阻的精度可以達到0.1%，溫度系數可以達到20ppm以內。普通電阻一般 為+-100PPM，+-200PPM。

  　　所有實物電阻的阻值都不是一個固定的值，而是隨著溫度的變化而變化，只是變化范圍較小，大部分情況下不必特別關注。描述這個參數常用到電阻的溫度系數，就是溫度每變化1度所對應的電阻值的相對變化量，通常用PPM（百萬分之一）為單位。平時大家常用的金屬膜電阻的溫度系數大約為 100~300PPM，線繞精密電阻大約為10~50PPM。

  ?? （1）精密電阻

  　　尺寸：0402 0603 0805 1206 2010 2512? 溫漂：(TCR):5PPM 10PPM 15PPM 25PPM 50PPM 精度：0.01% 0.1% 0.25% 0.5% 0.1% 阻值：1R到1MR

  　?。?）低阻值貼片電阻? 尺寸：0402 0603 0805 1206 2010 2512 1225 3720 7520

  　　??? 溫漂(TCR)：100PPM 200PPM 300PPM 600PPM

  　　??? 精??? 度：1% 2% 3% 5%

  　　??? 阻值范圍：1mR到1R

  　　（3）合金超低阻電阻

  　　???? 尺寸：2512

  　???? 　溫 漂：最低50PM 75PPM

  　　???? 精 度：1% 2% 3% 5%

  　　???? 阻 值：0.5mR到20mR

  　?。?）防硫化精密電阻? 尺寸：0402 0603 0805 1206 2010 2512 精度：0.1% 0.25%0.5% 溫漂:：25PPM 50PPM 阻值：25R 到600KR

  　　參考目前市場上供應的低溫漂電阻，一般來說1%精度，50ppm的電阻大概也就1～2分錢一個，而20ppm的精密電阻也不超過0.2元。

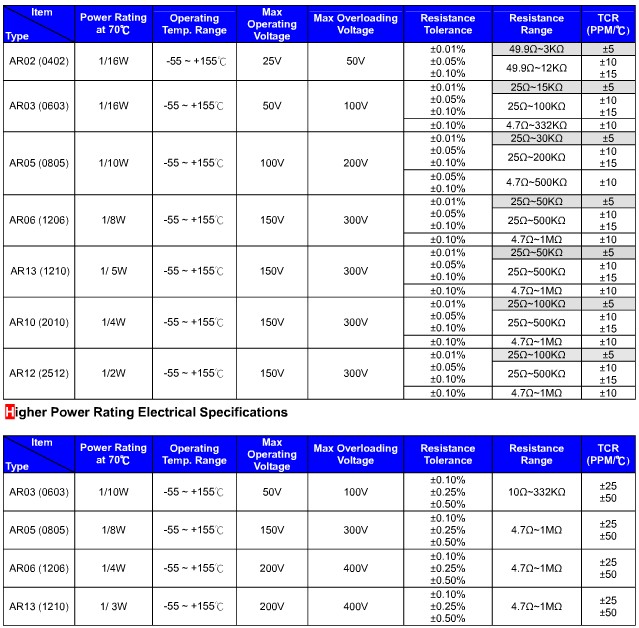

電氣規格

產品選用指南

• 　　產品選擇時可以按需選用，確實需要超高的精度，超標準的阻值，那么就選高精度的，如果1%的已經可用了，選擇0.01%電阻成本就貴很多了。

  　　另外關于溫度系數TCR，溫度系數也就是溫漂，是標示電阻阻值隨溫度變化大小的值。精密電阻常見溫度系數為 JEPSUN: 50PPM/℃,25PPM/℃,15PPM/℃,10PPM/℃,5PPM/℃等。同理，按需選擇，越低的溫漂，阻值變化越小，電阻越精密，價格也就越貴！

  　　電阻精度和溫度系數兩者結合選擇，這個在儀表、衡器產品上常常遇到，有些地方需要很高的精度并且阻值不能變化太多，另外一些地方只需要低溫漂電阻，精度不需要太精確因?yàn)榭梢哉{(diào)節其他元件。這個時候，可以權衡兩者了。當然，如果用的數量不大，就沒必要苛求電阻小小的成本了，在整理中占的比率太小了，為了產品的穩定和檔次，選擇更高精度，更低溫漂可以為設計和產品使用省去很多的麻煩！
