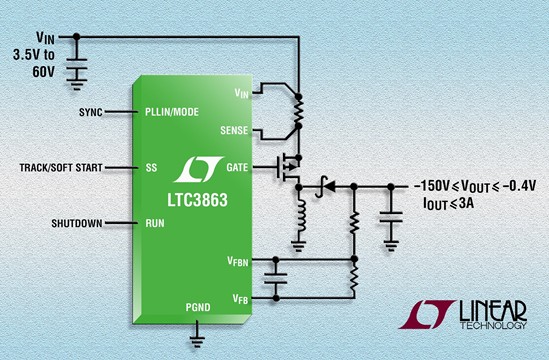

LTC3863采用單個電感器就能從正的輸入電壓產生負電壓。大多數低至中功率反相器都采用耦合電感器拓?fù)浠蜃儔浩?，但是變壓器增大了電路尺寸和?fù)雜性。采用小外形 12 引腳耐熱性能增強型 MSOP 封裝和 DFN 封裝， 應用于工業和汽車電源、電信電源、分布式電源系統。

　　60V 低 IQ 負輸出控制器

　　LTC3863 擁有卓越的輕負載效率，在一種用戶可編程的突發模式操作中僅吸收 70μA 的靜態電流。其峰值電流模式、恒定頻率 PWM 架構可實現開關頻率和輸出電流限值的良好控制。這款器件在輸出處于突發模式 （Burst Mode） 運行時，備用模式的靜態電流為很低的 70?A,因此有助于延長電池供電型應用的運行時間。

　　其電流模式架構提供非常容易的環路補償、快速瞬態響應、逐周期過流保護和卓越的電壓調節。輸出電流檢測通過測量檢測電阻器兩端的壓降完成。其他特點包括可編程軟啟動或跟蹤、過壓保護、過流和短路保護、電源良好輸出信號、以及針對相鄰引腳開路和短路的 FMEA （失效模式與影響分析） 驗證。開關頻率能利用一個外部電阻器在 50kHz 至 850kHz 的范圍內進行設置，而且可以同步至一個頻率介于 75kHz 至 750kHz 之間的外部時鐘。以千片批量的起始價為每片 2.06 美元。

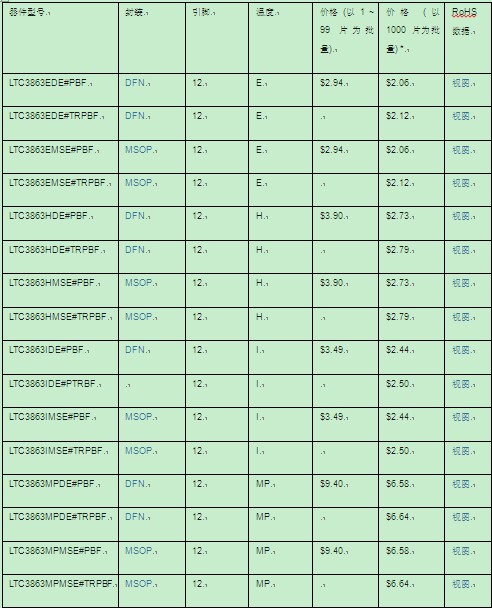

　　LTC3863器件型號封裝引腳溫度價格 （以 1 ~ 99 片為批量）價格 （以 1000 片為批量） *RoHS 數據
