FRAM

FRAM

FRAM特點

  •   FRAM的特點是速度快,能夠像RAM一樣操作,讀寫功耗極低,不存在如E2PROM的最大寫入次數的問題;但受鐵電晶體特性制約,F(xiàn)RAM仍有最大訪問(讀)次數的限制。

FRAM優勢

  •   與傳統存儲器相比,F(xiàn)RAM具有下列優勢:

      非易失性
      即使沒有上電,也可以保存所存儲的信息。
      與SRAM相比,無需后備電池(環保產品)

      更高速度寫入
      像SRAM一樣,可覆蓋寫入
      不要求改寫命令

    ??  對于擦/寫操作,無等待時間
      寫入循環時間 =讀取循環時間
      寫入時間: E2PROM的1/30,000

      具有更高的讀寫耐久性
      確保最大1012次循環(100萬億循環)/位的耐久力
      耐久性:超過100萬次的 E2PROM

      具有更低的功耗
      不要求采用充電泵電路
      功耗:低于1/400的E2PROM

FRAM存儲單元結構

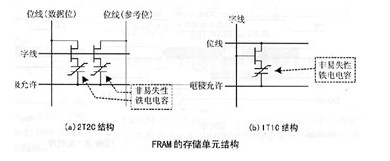

  •   FRAM的存儲單元主要由電容和場效應管構成,但這個電容不是一般的電容,在它的兩個電極板中間沉淀了一層晶態的鐵電晶體薄膜。前期的FRAM的每個存儲單元使用2個場效應管和2個電容,稱為“雙管雙容”(2T2C),每個存儲單元包括數據位和各自的參考位。

FRAM - FRAM的讀/寫操作

  •   FRAM保存數據不是通過電容上的電荷,而是由存儲單元電容中鐵電晶體的中心原子位置進行記錄。直接對中心原子的位置進行檢測是不能實現的。實際的讀操作過程是:在存儲單元電容上施加一已知電場(即對電容充電),如果原來晶體中心原子的位置與所施加的電場方向使中心原子要達到的位置相同,中心原子不會移動;若相反,則中心原子將越過晶體中間層的高能階到達另一位置,在充電波形上就會出現一個尖峰,即產生原子移動的比沒有產生移動的多了一個類峰。把這個充電波形同參考位(確定且已知)的充電波形進行比較,便可以判斷檢測的存儲單元中的內容是“1”或“0”。
      無論是2T2C還是1T1C的FRAM,對存儲單元進行讀操作時,數據位狀態可能改變而參考位則不會改變(這是因?yàn)樽x操作施加的電場方向與原參考位中原子的位置相同)。由于讀操作可能導致存儲單元狀態的改變,需要電路自動恢復其內容,所以每個讀操作后面還伴隨一個“預充”(precharge)過程來對數據位恢復,而參考位則不用恢復。晶體原子狀態的切換時間小于1ns,讀操作的時間小于70ns,加上“預充”時間60ns,一個完整的讀操作時間約為130ns。
      寫操作和讀操作十分類似,只要施加所要的方向的電場改變鐵電晶體的狀態就可以了,而無需進行恢復。但是寫操作仍要保留一個“預充”時間,所以總的時間與讀操作相同。FRAM的寫操作與其它非易失性存儲器的寫操作相比,速度要快得多,而且功耗小。

FRAM - FRAM的讀寫時序

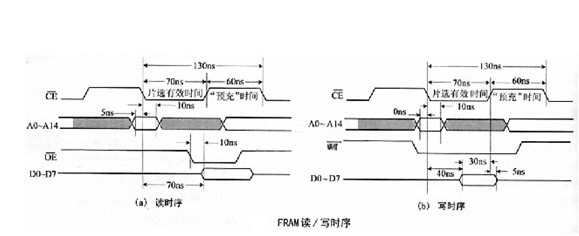

  •   在FRAM讀操作后必須有個“預充電”過程,來恢復數據位。增加預充電時間后,F(xiàn)RAM一個完整的讀操作周期為130ns,圖所示。這是與SRAM和E2PROM不同的地方。圖為寫時序。

與其它存儲器產品相比FRAM的特性


  • FRAM

    E2PROM

    Flash

    SRAM

    存儲器類別

    非易失性

    非易失性

    非易失性

    易失性

    晶胞結構*1

    1T1C/2T2C

    2T

    1T

    6T

    數據改寫方法

    覆蓋寫入

    擦除+寫入

    扇面擦除+?寫入

    覆蓋寫入

    寫入循環時間

    150ns*2

    5ms

    10μs

    55ns

    耐久力

    最大?1012

    (1萬億次循環*3)*2

    106

    (100萬次循環)

    105

    (10萬次循環)

    無限制

    寫入操作電流

    5mA(典型值)*2

    ?15mA(最大值)*2

    5mA(最大值)

    20mA(最大值)

    8mA(典型值)

    待機電流

    5μA(典型值)*2??

    ?50μA(最大值)*2

    2μA(最大值)

    100μA(最大值)

    0.7μA(典型值)?

    3μA(最大值)
