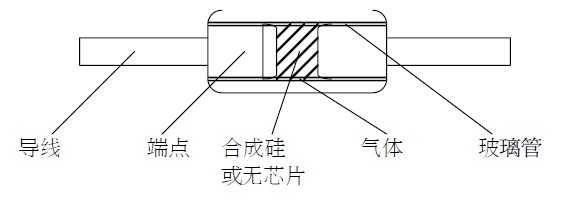

防雷管的結構

防雷管的工作原理

• 　　防雷管在正常工作條件下它是關斷的，其極間電阻達兆歐級以上。當電涌電壓超過電路系統的耐壓強度時，防雷管被擊穿而發生弧光放電現象，由于弧光電壓低，僅為幾十伏，從而可在短時間內限制了浪涌電壓的進一步上升。防雷管就是利用上述原理來限制浪涌電壓，對電路起過壓保護作用的。

防雷管的特點

• 　　1.極短的響應時間

  　　2.在導通區極短的動態陰阻抗

  　　3.極佳的箝位因子

  　　4.長期貯存和使用的穩定準

  　　5.短時間內能吸收大功率的能量

防雷管的作用

• 　　瞬變高壓，閃電，開關和干擾雜的激蕩是現代電子儀器的天敵，甚至一些普通的瞬變高壓，和干擾噪聲的輕微干擾都能造成半導體和計算機產生錯誤，甚至導致電子裝置的損壞，防雷管的作用就是排除和吸收電浪涌的侵入。

防雷管的應用

• 　　1、電源：二相、三相的工業或民用設備的電源；帶有集成電路的電子儀器與設備的電源各種開關和繼電器通斷時的浪涌保護等。

  　　2、通訊設備：程序控制交換機電話機傳真機調制解調器等。

  　　3、天線或天線線路：衛星天線放大器收錄音機各種無線電接收設備報警器和傳感器的信號線路等

  　　4、靜電防護設備：電視機顯示器監視器等設備多塵埃的易燃易爆的油氣場所等

  　　5、防雷管提供可靠的、全天侯的、快速無限重復的防護：各種電子醫療設備及瞬間高壓或由雷電、開關火花、噪聲等尖脈中產生的浪涌造成的破壞。

防雷器的安裝注意事項

• 　　1、防雷器串聯在信號通道和被保護設備之間。

  　　2、IN端接電話進線，OUT端接MODEM，不能接反。

  　　3、接地地線力求短、粗、直，以減小分布電感對雷電泄放的影響。

  　　4、當系統工作出現故障時，可拆除防雷器后再檢查，若還原到使用防雷器前的狀態后系統恢復正常，則應更換防雷器。
