以FMS6403為例來說明視頻濾波器的原理，它是飛兆半導體公司針對電視、機頂盒和DVD播放機對擴展濾波器的需要而設計的新一代濾波器，具有逐行掃描能力。它由三個截止頻率分別為30MHz、15MHz和8MHz的6階濾波器構成。這些濾波器可旁路，這樣帶寬只受輸出放大器的限制。

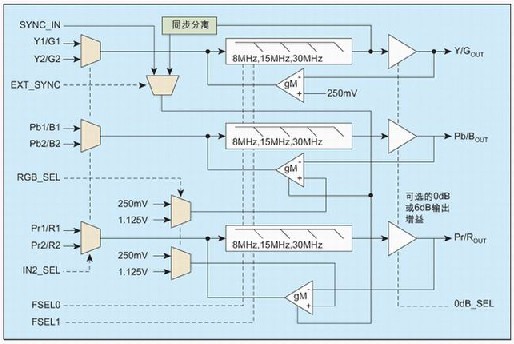

　　圖1：FMS6403功能框圖。

　　在每個濾波器通道都有一個2:1多路器。這三個濾波器都用于YPbPr和RGB信號。根據RGB_SEL控制輸入設置直流箝位電平。當RGB同步脈沖頂部都箝位到250mV時，YPbPr同步脈沖頂部分別被箝位到250mV、1.125V和1.125V。同步箝位時序來自Y/G輸入或外部SYNC_IN引腳。8MHz和15MHz濾波器設置支持雙電平同步，而30MHz濾波器設置和旁路模式支持三電平同步。所有通道都接受交流耦合1Vpp信號。增益可選0dB或6dB，這樣在1Vpp輸入時，輸出信號在負載為交流或直流耦合時，可達到1Vpp或2Vpp。輸入信號最大為1.5Vpp，輸出信號最大為2.5Vpp。

　　其一是可以作為視頻處理器輸出端上數模轉換器之后的重建濾波器;

　　其二是在機頂盒和DVD設備中用作視頻處理器輸入端上的抗混疊濾波器(anti-aliasing filter)。

　　抗混疊濾波器：這一類器件被放置在 ADC 之前，用來衰減信號中 Nyquist 頻率以上的 成分，即高于 ADC 采樣率一半的信號分量。這些濾波器頻率響應的過渡帶通常都設計得盡 可能陡，目的是盡可能將截止頻率以上的信號統統濾掉。對 ITU-601 以及其他應用來說，這 樣的性能是通過將模擬濾波器、數字濾波器以及過采樣 ADC 結合運用來實現的。而對 PC 圖像之類的應用，少量的濾波就足夠了。

　　重建濾波器：也被稱作(sin x)/x 或零階保持校正器，這類器件被放置在 DAC 之后，用 來消除由采樣帶來的疊影，并不是為了消除 DAC 時鐘串?dāng)_。重建濾波器很少有象抗混疊濾 波器那樣的選擇性，因?yàn)?DAC 的保持功能也有濾波的作用--這種作用降低了對選擇性的要 求，但給響應帶來了損失。現有的視頻信號制式包括 RGB、分量視頻、復合視頻和 RGB PC 圖像等。

　　所有應用與制式都希望視頻濾波器能達到"線性相位"，這是群延時（不同頻率的延時） 特性所要求的。所需的相位線性度取決于具體的應用與視頻制式。例如，抗混疊濾波器與分 量制式比重建應用與復合視頻的要求更嚴格。各種應用與制式的要求由 NTSC、PAL/DVB、 ITU、SMPTE 和 ESA 規定。
