紅外線屬于一種電磁射線，其特性等同于無線電或X射線。人眼可見的光波是380nm-780nm，發射波長為780nm-1mm的長射線稱為紅外線。盡管肉眼看不到這種光線，但利用紅外線發送和接收裝置卻可以發送和接收紅外線信號，實施紅外線通訊。利用紅外線通訊無需連線，只需將兩設備的紅外線裝置對正即可傳輸數據。紅外線通訊方向性很強，適用于近距離的無線傳輸。紅外遙控器電路主要由：集成發射芯片、晶體振蕩器、紅外線發射管、推動晶體三極管、導電橡膠等組成。

　　紅外線遙控是目前使用最廣泛的一種通信和遙控手段。由于紅外線遙控裝置具有體積小、功耗低、功能強、成本低等特點，因而，繼彩電、錄像機之后，在錄音機、音響設備、空凋機以及玩具等其它小型電器裝置上也紛紛采用紅外線遙控。工業設備中，在高壓、輻射、有毒氣體、粉塵等環境下，采用紅外線遙控不僅完全可靠而且能有效地隔離電氣干擾。

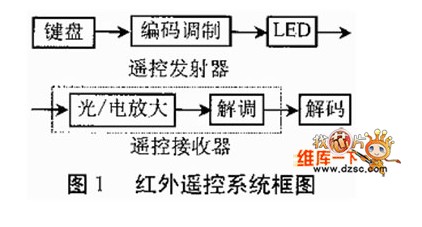

　　通用紅外遙控系統由發射和接收兩大部分組成，應用編/解碼專用集成電路芯片來進行控制操作，如圖1所示。發射部分包括鍵盤矩陣、編碼調制、LED紅外發送器；接收部分包括光、電轉換放大器、解調、解碼電路。

　　遙控發射器專用芯片很多，根據編碼格式可以分成脈沖寬度調制和脈沖相位調制兩大類。 采用脈寬調制的串行碼，以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進制的“0”；以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進制的“1”。上述“0”和“1”組成的42位二進制碼經38kHz的載頻進行二次調制以提高發射效率，達到降低電源功耗的目的。然后再通過紅外發射二極管產生紅外線向空間發射。

　　將電信號的轉換成為紅外線光信號的核心器件是一只紅外線發光二極管。它是由特殊的半導體材料制成，在它兩腳加上電壓它就能發出不同顏色的可見光。紅外線發光二極管是一種特殊的發光二極管，與前者不同的是在它的兩腳加上電壓它發出的是紅外線。當我們?cè)谒鼉赡_加上的是脈沖電壓時，它發出的就是脈沖光信號。

　　紅外線接收頭，它是一種集紅外線接收、放大、整形于一體的集成電路，不需要任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，沒有紅外遙控信號時為高電平，收到紅外信號時為低電平，而體積和普通的塑封三極管大小一樣，它適合于各種紅外線遙控和紅外線數據傳輸。

　　光電信號轉換器的核心器件是光電二極管，顧名思義它就是把光信號轉換成為電信號的二極管。但是由于它輸出的電信號很微弱，為了讓主板能有效的利用電信號，必須在光電二極管與主板之間加上放大器。與前面的電光轉換器不同的是，目前市面上有一種將放大器與光電二極管集成到一體的元件出售。
