由于正激變換器的輸出功率不像反激變換器那樣受變壓器儲能的限制，因此輸出功率較反激變換器大，但是正激變換器的開關電壓應力高，為兩倍輸入電壓，有時甚至超過兩倍輸入電壓，過高的開關電壓應力成為限制正激變換器容量繼續增加的一個關鍵因素。為了降低開關的電壓應力，可以采用雙管正激變換器，如圖所示，同單管正激變換器相比，雙管正激變換器在變換器的原邊增加了一個開關管，并增加了兩個二極管，這兩個二極管一方面起著箝位的作用，將開關電壓箝位在輸入電壓，另一方面為變壓器去磁提供通路。

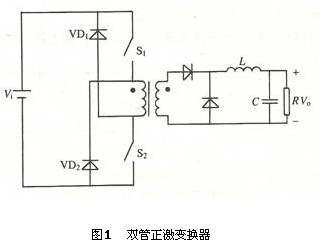

　　圖1為雙管正激變換器主電路，其變壓器二次側電路和單管正激變換器一樣，但一次繞組與S1、S2（兩個開關晶體管）串聯，S1、S2在PWM脈沖作用下同時導通或關斷，在每個晶體開關管和一次繞組之間，各并聯一個續流二極管VD1、VD2，使得S1、S2關斷時，變壓器儲能有一個釋放通路，經過VD1、VD2回饋到直流輸入電源。因此雙管正激變換器無需另加磁復位措施。VD1、VD2還起鉗位作用，將S1、S2承受的電壓鉗位于輸入電壓Vi。

　　有的文獻稱這種電路為混合橋式(Hybrid bridge)電路，其中S1、VD2組成一個橋臂，VD1、S2組成另一個橋臂。

　　雙管正激變換器可應用于中等功率場合，較高電壓輸入（例如Vi=800V或1000V）、較大功率輸出場合（例如10KW）。每個開關管承受的最大電壓為Vi。比如通信系統中的一次電源和一些弧焊電源。和單管正激變換器相比，開關管承受的電壓應力降低一半。
