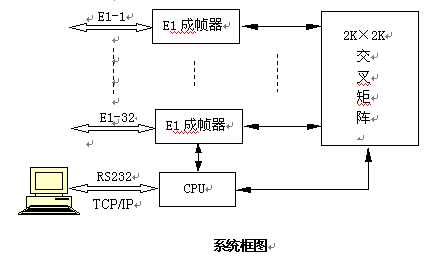

數字交叉連接設備的系統框圖

數字交叉連接設備的性能特點

• 　　1、采用標準19英寸2U機箱結構；

  　　2、可接入64個E1信道，另可按需擴展光、銅線等線路接口；

  　　3、支持64K/2M無阻塞交叉連接并同步完成隨路信令（CAS）處理；

  　　4、支持PCM30、PCM31和PCM32（透傳）三種接口模式；

  　　5、線路接口阻抗：75/120Ω可選；

  　　6、時鐘靈活，具備多時標自動跟蹤功能；

  　　7、提供各種環回、誤碼檢測、話路監聽、信號音插入及3方通話等輔助功能；

  　　8、支持與工廠PCM設備統一組網通信，依附集中網管實現安全、故障、性能、配置等管理；

  　　9、電源、交叉采用無主/從熱備份保護；任意板卡支持熱拔插。

數字交叉連接設備的技術指標

• 　　1.E1接口

  　　標稱速率：2048Kbit/s，容差±50ppm；

  　　接口碼型：HDB3

  　　接口阻抗：75Ω（不平衡）；

  　　2048Kbit/s數字接口電氣特性：符合ITU-T G.703建議；

  　　抖動轉移特性：符合ITU-T G.823建議；

  　　輸入抖動容限：符合ITU-T G.823建議；

  　　輸出抖動：符合ITU-T G.823建議；

  　　接口數量：16個；

  　　接口類型：BNC；

  　　2.管理接口

  　　接口速率：異步速率19.2Kbit/s；

  　　接口電平：RS232電平；

  　　工作方式：DCE；

  　　接口類型：RJ-45；

  　　3.供電條件

  　　電壓： 交流AC220V? AC180V～AC240V?????? 直流DC-48V?? DC-36V～-72V

  　　功耗：≤10W

  　　4.工作環境

  　　工作溫度：0℃ ～ 50℃；

  　　貯存溫度：-40℃ ～ +70℃；

  　　相對濕度：5% ～ 95%無冷凝；

  　　大氣壓力：86 ～ 106Kpa；

  　　5.外形尺寸

  　　CY1620? 19英寸標準型：483×170×45mm
