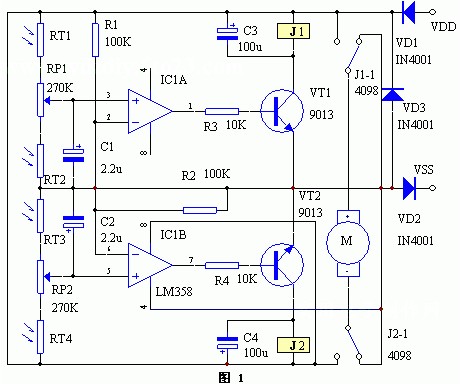

電路原理圖如圖1所示，雙運放LM358與R1、R2構成兩個電壓比較器，參考電壓為VDD（＋12V）的 1/2。光敏電阻 RT1、RT2與電位器 RP1和光敏電阻RT3、RT4與電位器RP2分別構成光敏傳感電路，該電路的特殊之處在于能根據環境光線的強弱進行自動補償。如圖2所示，將RT1和RT3安裝在垂直遮陽板的一側，RT4和RT2安裝在另一側。當RT1、RT2、RT3和RT4同時受環境自然光線作用時，RP1和RP2的中心點電壓不變。如果只有RT1、RT3受太陽光照射，RT1的內阻減小，LM358的③腳電位升高，①腳輸出高電平，三極管VT1飽和導通，繼電器K1導通，其轉換觸點3與觸點1閉合。同時RT3內阻減小，LM358的⑤腳電位下降，K2不動作，其轉換觸點3與靜觸點2閉合，電機M正轉；同理，如果只有RT2、RT4受太陽光照射，繼電器K2導通，K1斷開，電機M反轉。當轉到垂直遮陽板兩側的光照度相同時，繼由器K1、K2都導通，電機M才停轉。在太陽不停地偏移過程中，垂直遮陽板兩側光照度的強弱不斷地交替變化，電機M轉——停、轉——停，使太陽能接收裝置始終面朝太陽。4只光敏電阻這樣交叉安排的優點是：（l）LM358的③腳電位升高時，⑤腳電位則降低，LM358的⑤腳電位升高時，③腳電位則降低，可使電機的正反轉工作既干脆又可靠；（2）可直接用安裝電路板的外殼兼作垂直遮陽板，避免將光敏電阻RT2、RT3引至蔽陰處的麻煩。

　　使用該裝置，不必擔心第二天早晨它能否自動退回。早晨太陽升起時，垂直遮陽板兩側的光照度不可能正好相等，這樣，上述控制電路就會控制電機，從而驅動接收裝置向東旋轉，直至太陽能接收裝置對準太陽為止。

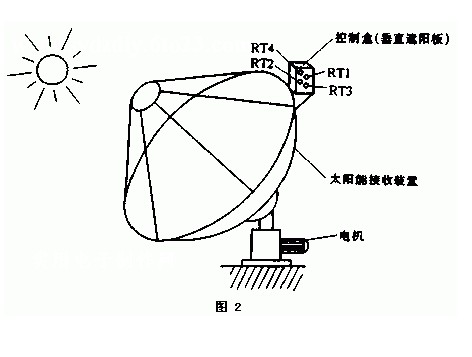

　　整個太陽能接收裝置的結構如圖2。兼作垂直遮陽板的外殼最好使用無反射的深顏色材料，四只光敏電阻的參數要求一致，即亮、暗電阻相等且成線性變化。安裝時，四只光敏電阻不要凸出外殼的表面，最好凹進一點，以免散射陽光的干擾；垂直遮陽板（即控制盒）裝在接收裝置的邊緣，既能隨之轉動又不受其反射光的強烈照射。凋試時，首先不讓太陽直接照到四只光敏電阻上，然后調節RP1、RI2，使LM358兩正向輸人端的電位相等且高于反向輸人端0.5V－1V。調試完畢后，讓陽光照到垂直遮陽板上，接收裝置即可自動跟蹤太陽了。
