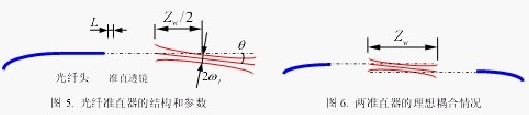

光纖準直器的結構參數如圖 5 所示，因光纖頭端面的 8 度斜角，造成輸出光束與準直器軸線存在夾角θ，稱為點精度。圖 6 所示為兩準直器的理想耦合情況，二者的輸出光場完全重合，其間距為準直器的工作距離Zw。準直器輸出高斯光束的束腰距離其端面Zw/2，束腰直徑為 2ωt，而高斯光束的發散角與其束腰直徑成反比關系。到此我們介紹了光纖準直器的三個主要參數：工作距離、點精度和光斑尺寸。

　　低插損、高回?fù)p、尺寸小

　　工作距離長、寬帶寬

　　高穩定性、高可靠性

　　(1)采用斜端面插針耦合,可大大提高光纖準直器的回波損耗,當斜面傾角為8°01%增透膜時,光纖準直器的時,光纖準直器的自聚焦透鏡后端面鍍反射率為0.回波損耗可達60dB。采用斜端面插針耦合,主要是為了滿足器件高回波損耗的求,角度越大,準直器的回波損耗越大。但插針的端面角度越大,準直器的插入損耗就會越大(要求是:插入損耗越小越好,回波損耗越大越好),這和準直器要求的低插入損耗矛盾,對于準直器插入損耗而言,透鏡和毛細管是垂直端面最為理想。因此本文采用8°是針對環行器在這種互相制約關系下的一個折中。視應用場合不同其端面斜角可做成6°、8°、9°、11°或任何角度。

　　(2)透鏡與光纖毛細管端面的間隙也主要是和器件高回波損耗有關,為了達到器件高回波損耗的要求,其間隙一般大于200μm,當間隙大于200μm,器件的回波損耗值近似達到理論上最大值。但透鏡和毛細管端面的間隙越大,同時會造成準直器的插入損耗增大,這又是一對矛盾,根據準直器圖紙的精度要求,其間隙是0.385mm,這同時能滿足高回波損耗的距離要求,也能使其插入損耗達到要求。準直器的插入損耗和回波損耗相比較而言,回波損耗更容易保證,因此在準直器裝配時,以其插入損耗為檢測依據,就是這個道理。
