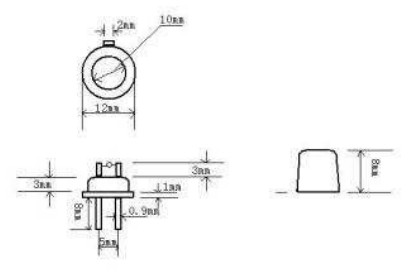

酒精傳感器的結構

酒精傳感器的種類

• 　?。龋樱?３Ａ 型傳感器

  　　應用：呼出酒精測試儀。

  　　特點：無需加熱， 功耗極低。檢測范圍廣， 靈敏度 高， 反應快， 壽命長， 價格低， 應用電路簡單， 體積小。

  　?。玻龋樱?３Ｃ 型傳感器

  　　應用：用于機動車駕駛人員及其他風險作業(yè) 人員的酗酒檢測和其他場所乙醇蒸汽的探測。

  　　特點：快速響應恢復，溫濕度影響小，功耗低、微型化設計。

酒精傳感器的特點

• 　　1、長壽命、低成本

  　　2、簡單的驅動電路即可

  　　3、車用酒精氣體報警器

  　　4、便攜式酒精氣體檢測器

  　　5、對酒精氣體具有良好的靈敏度

酒精傳感器的工作原理

• 　　酒精傳感器一般有3個管腳，兩側的是加熱電極，中間的一個是檢測電極，從中間這個電極到任意兩個加熱電極的電阻都與酒精的濃度有關，因此檢測這個電阻的阻值就可以檢測酒精的濃度。

  　　由于這個檢測電極與加熱電極之間是電器聯通的，因此受加熱電極上電壓的影響，需要從此電極連接一個檢測電阻到任意一個加熱電極上，檢測電極上的電壓即為傳感器輸出。
