在Diameter協議中，包括多種類型的Diameter節點。除了Diameter客戶端和Diameter服務器外，還有Diameter中繼、Diameter代理、Diameter重定向器和Diameter協議轉換器。

　　● Diameter中繼 能夠從Diameter請求消息中提取信息，再根據Diameter基于域的路由表的內容決定消息發送的下一跳Diameter節點。Diameter中繼只對過往消息進行路由信息的修改，而不改動消息中的其他內容。

　　● Diameter代理 根據Diameter路由表的內容決定消息發送的下一跳Diameter節點。此外，Diameter代理能夠修改消息中的相應內容。

　　● Diameter重定向器 不對消息進行應用層的處理，它統一處理Diameter消息的路由配置。當一個Diameter節點按照配置將一個不知道如何路由的請求消息發給Diameter重定向器時，重定向器將根據其詳盡的路由配置信息，把路由指示信息加入到請求消息的響應里，從而明確地通知該Diameter節點的下一跳Diameter節點。

　　● Diameter協議轉換器 主要用于實現RADIUS與Diameter，或者TACACS+與Diameter之間的協議轉換。

　　上述各種Diameter節點，通過配置建立一對一的網絡連接，組成一個Diameter網絡。

　　Diameter協議包含IP傳送、安全協議、Diameter基礎協議以及不同的應用協議。Diameter基礎協議為各種應用協議提供一個基本框架，它定義了協議的傳輸機制、消息格式、消息處理、差錯處理、計費與安全服務等。應用協議依賴基礎協議提供針對某一應用的AAA服務，它是不斷發展變化的。IETF已經確定了一些應用協議的標準，而其它的應用協議的標準尚在制定的過程中。已被確定為協議標準的應用有：移動IP應用協議(MIPv4)、網絡訪問服務應用協議(NAS或NASREQ)、信用控制應用協議(Credit-Control)、擴展認證應用協議(EAP)等。尚在討論和制定的標準有：SIP應用協議等。

　　如前所述，Diameter協議通過TCP或SCTP提供可靠的傳輸，通過Ipsec和TLS來保證傳輸?shù)陌踩?。Diameter在基礎協議的基礎上提供各種應用服務。

　　以前的AAA協議如RADIUS、TACACS主要是針對PPP服務和終端服務而設計的。隨著網絡技術的發展，新的接入方式如無線接入、DSL接入、移動IP陸續出現，以太網也不斷發展，AAA中的網絡訪問服務器(NAS)自身也逐漸變得越來越復雜。這些發展變化，對AAA協議提出了新的要求。原有的AAA協議已經不能充分滿足這些要求，而新一代AAA協議-Diameter協議卻可以滿足這些需求，主要包括如下幾個方面：

　　(1) 良好的故障切換機制。Diameter協議支持應用層的信息確認和失效檢測機制。

　　(2) 傳輸層安全。Diameter協議通過IPsec和TLS保證傳輸?shù)陌踩?，其中TLS對于客戶端來講是可選的。

　　(3) 可靠的傳輸。Diameter協議通過TCP或SCTP提供可靠的傳輸。

　　(4) 支持各種類型的代理，包括中繼代理、重定向代理、Proxy代理、協議轉換代理。

　　(5) 支持服務器發起消息。例如服務器可以發消息要求客戶端重新認證。

　　(6) 保持與現有網絡AAA協議(如RADIUS)的兼容性。

　　(7) 支持節點間的能力協商機制。

　　(8) 支持對等端自主發現和配置機制。

　　(9) 支持漫游。Diameter協議定義了域間漫游、消息路由及安全傳輸，能夠提供安全漫游服務。

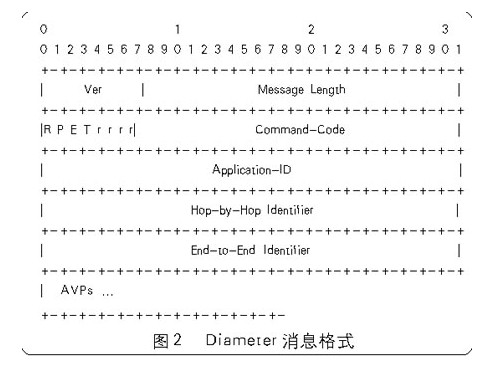

　　Diameter消息的頭部包括20個字節，結構如圖2所示。頭4個字節是8比特的版本信息和24比特的消息長度（包括消息頭長度）。隨后的4個字節是8比特的消息標志位和24比特的命令代碼。

　　命令代碼用來表示這個消息所對應的命令，請求消息和相應的回答消息共享一個命令代碼。

　　應用標識、逐跳標識和端到端標識都有4個字節，其中應用標識用以指示消息適用的應用，逐跳標識用于判斷請求與應答的對應關系，而端到端標識主要用于重復消息的檢查。

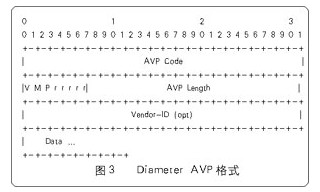

　　消息頭部后的全部字節就是消息的具體內容，以屬性值對AVP（Attribute-Value-Pair）的形式逐個頭尾銜接。AVP的格式也是由頭部和數據組成，如圖3所示，結構為：頭4個字節是AVP代碼，下四個字節由8比特的AVP標志和24比特的AVP長度（包括AVP頭部長度）構成，AVP標志用于通知接收端如何處理這個屬性。

　　頭部后的字節就是數據內容。AVP內的數據類型，目前包括字符串、32比特整數、64比特整數、32比特浮點數、64比特浮點數，以及AVP組等。

　　現在的互聯網協議IPv4支持的地址空間十分有限，而全球移動用戶卻不斷高速增長，達到如此龐大的規模，這就給目前使用的IP協議——IPv4在未來移動通信全I(xiàn)P網絡中的應用——帶來如此沉重的壓力。為了解決地址嚴重不足的問題，人們提出了新版本的IP協議——IPv6。IPv6能夠支持的3.4X10E38個惟一的128位地址，令I(lǐng)Pv4望塵莫及。由于全球數十億個設備和用戶都需要各自惟一的IP地址，因此這種巨大的編址容量將是實現“始終在線”通信的關鍵因素。盡管人們主要關注的是IPv6的尋址能力，但它還擁有其它許多重要優點，如改進和簡化的路由。IPv6還引進了新的安全等級并改善了對移動業務——包括基于WCDMA技術的網絡的支持，這將隨著中國等人口眾多的國家采用3G而日益重要。因此未來移動通信網絡中的AAA協議一定是基于移動IPv6的支持分布式處理的協議。不過，業界需要考慮和解決的問題仍然有許多。IPv4可能是一種成熟而逐漸過時的協議，但它仍然可以做出重要貢獻，并可能在未來一段時間內與IPv6共存和互通。Diameter作為瞄準未來網絡同時又兼容當前網絡的AAA協議，提供了對這兩種版本MIP的支持(當然目前主要是對MIPv4的支持)。

　　相信隨著未來移動通信系統中全I(xiàn)P網絡的部署實施，支持移動IP（包括v4和v6）的Diameter協議必將會廣泛地使用到需要對移動終端進行認證、授權和計費的場合之中。
