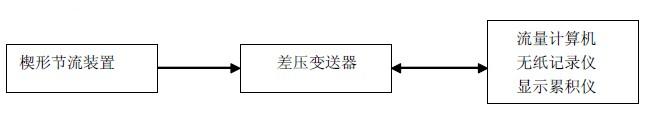

楔型流量計的組成

楔型流量計的測量原理

• 　　楔型流量計由楔型節流裝置和差壓變送器組成，楔型節流裝置是一種新型的節流裝置，在管道中放置一個三角形的楔塊，當流體流經楔型節流裝置時，由于其節流作用，在其上、下游側產生差壓，根據伯努里方程，該差壓與流速的平方成正比，從楔型節流裝置的兩側法蘭取壓口測得差壓值，經差壓變送器變換后即可輸出與被測流體值成平方關系的模擬電信號，經流量顯示儀或數據采集系統進行流量計算顯示，即可顯示出瞬時流量與積算流量值。

楔型流量計的結構

• 　　一體型：楔形孔板與差壓變送器連成一體，可以方便拆卸，改變量程；與管道連接可采用焊接或法蘭。

  　　分體型：正、負壓取壓口分別設置于楔形孔板的上下游側，上下游取壓口位置的距離相等，改變量程可以更換高范圍度的智能差壓變送器。

楔型流量計的特點

• 　　1. 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。

  　　2. 具有自清潔能力，無滯流區。

  　　3. 耐磨損、壽命長、可靠性高。

  　　4. 永久壓損比孔板小。

  　　5. 一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接，不可用蚊釘連接。施工省時省力，維護方便。

楔型流量計的優點

• 　　1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量；

  　　2、測量精度不受流體介質介電常數等特性的影響和限制；

  　　3、楔形件結構設計特殊，有導流作用，防堵塞；

  　　4、具有流體粘度變化、溫度變化、密度變化等補償功能；

  　　5、抗振動、抗沖擊、抗臟污、抗腐蝕、防爆；

  　　6、具有雙向流量測量功能；

  　　7、測量精度高；

  　　8、結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；

  　　9、無運動部件，無磨損，長期使用時不需要重新標定。

楔型流量計的適用范圍

• 　　由于楔形孔板結構獨特，可用于粘滯性液體的流量測量，粘度可高達500mPa·s，如測量燃油、渣油及重油等。楔形孔板適用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的測量。雷諾數使用范圍寬廣，可適用于極低的雷諾數（下限雷諾數ReD=300），而雷諾數上限可達106 以上，因此亦可用于氣體、蒸汽之類流體的流量測量。

楔型流量計的安裝要求

• 　　應在緊鄰楔形流量計上游，管道內流體流動狀態接近典型的充分發展的紊流流動狀態且無旋渦。

  　　在離楔形流量計上游側端面至少2D 長度的下游直管段上，管道內徑與上游直管段的內徑平均值之差應不超過內徑平均值的±3%。可通過檢查下游直管段一個直徑的方法進行判斷。

  　　楔形流量計可在水平或垂直管道上與其公稱通徑相同的管道上安裝使用，管道內壁應光滑、清潔、無附著物。垂直安裝時，測量液體時流體應自下而上流動，應注意使楔形流量計能方便地排除氣泡，以免引起儀表零點漂移。
