(1) 安全防護

　　在任何情況下防止列車無行車許可運行。

　　防止列車超速運行。

　　防止列車超過進路允許速度。

　　防止列車超過線路結構規定的速度。

　　防止列車超過機車車輛構造速度。

　　防止列車超過臨時限速及緊急限速。

　　防止列車超過鐵路有關運行設備的限速。

　　防止列車溜逸。

　　(2)人機界面

　　以字符、數字及圖形等方式顯示列車運行速度、允許速度、目標速度和目標距離。

　　實時給出列車超速、制動、允許緩解等表示以及設備故障狀態的報警。

　　具有標準的列車數據輸入界面，可根據運營和安全控制要求對輸入數據進行有效性 檢查。

　　(3) 檢測功能

　　開機自檢功能和運行中動態檢查功能。

　　能夠記錄設備的關鍵數據以及關鍵動作，并提供監測接口。

　　(4) 可靠性和安全性

　　按照信號故障—安全原則進行系統設計。

　　核心硬件設備須采用冗余結構。

　　1、CTCS 的體系結構配置

　　CTCS 的體系結構按鐵路運輸管理層、網絡傳輸層、地面設備層和車載設備層配置

　　鐵路運輸管理層

　　鐵路運輸管理系統是行車指揮中心，以 CTCS 為行車安全保障基礎，通過通信網 絡實現對列車運行的控制和管理。

　　網絡傳輸層

　　CTCS 網絡分布在系統的各個層面，通過有線和無線通信方式實現數據傳輸。

　　地面設備層

　　地面設備層主要包括列控中心、軌道電路和點式設備、接口單元、無線通信模塊等。列控中心是地面設備的核心，根據行車命令、列車進路、列車運行狀況和設備狀態， 通過安全邏輯運算，產生控車命令，實現對運行列車的控制。

　　車載設備層

　　車載設備層是對列車進行操縱和控制的主體，具有多種控制模式，并 能夠適應軌道電路、點式傳輸和無線傳輸方式。車載設備層主要包括車載安 全計算機、連續信息接收模塊、點式信息接收模塊、無線通信模塊、測速模塊、人機界面和記錄單元等。

　　2、CTCS 體系結構

　　參照國際標準，結合國情，從需求出發，按系統條件和功能劃分等級。CTCS 體系的 構建原則是以地面設備為基礎，車載與地面設備統一設計。

　　地面子系統由應答器、軌道電路列車控制中心（TCC）/無線閉塞中心（RBC） 、 無線通信網絡（GSM-R）組成。

　　車載子系統包括列車車載設備和車載無線通信模塊。

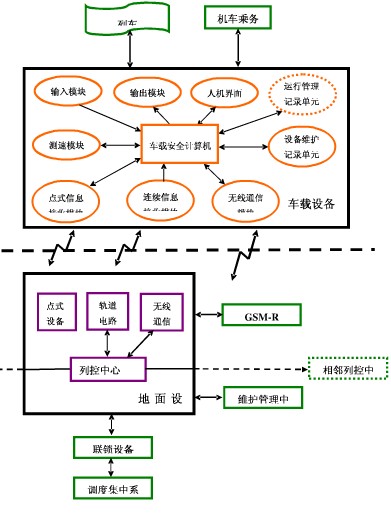

　　系統結構如圖所示。

　　CTCS 根據功能要求和設備配置劃分應用等級，分為 0～4 級。

　　CTCS-0 級(簡稱 C0 級)：

　　由通用機車信號+列車運行監控裝置組成，為既有系統，適用于列 車最高運行速度為 120km/h 以下的區段。

　　CTCS-1 級(簡稱 C1 級)：

　　由主體機車信號+安全型運行監控記錄裝置組成，點式信息作為連 續信息的補充，可實現點連式超速防護功能。適用于列車最高運行速度為 160km/h 以下的 區段。

　　CTCS-2 級(簡稱 C2 級)：

　　基于軌道電路和點式應答器傳輸控車信息，并采用車地一體化設計 的列車運行控制系統。面向提速干線和客運專線，適用于各種線路速度區段，地面可不設通 過信號機。

　　CTCS-3 級(簡稱 C3 級)：

　　基于無線傳輸信息，并采用軌道電路等方式檢查列車占用的列車運 行控制系統，點式設備主要傳送定位信息。C3 級列控系統可以疊加在 C2 級列控系統上。

　　CTCS-4 級(簡稱 C4 級)：

　　完全基于無線傳輸信息的列車運行控制系統。地面可取消軌道電 路， 由無線閉塞中心和列控車載設備共同完成列車定位和完整性檢查， 實現虛擬閉塞或移動 閉塞。

　　首先是系統的開放性。ETCS技術規范是得到歐洲聯盟和國際鐵路聯盟承認的標準，所有ETCS的設備供應商都可以按照該標準來生產ETCS設備。

　　其次是互可操作性與互用性。由于所有ETCS設備均按照統一的技術規范生產，所以不同廠家的設備可以很好地組合甚至互換使用，互聯互通非常方便。

　　第三是兼容性。ETCS系統中5個應用等級的機車，盡管其車載設備不同，但機車可以在不同等級的線路上互通運營。

　　最后是可升級性。ETCS的低等級系統在原有設備的基礎上，通過增加一些新的設備（模塊）就能方便地升級到更高的等級，原有的列控車載設備可以在高等級的系統中繼續使用。
