M-BUS（Meter BUS）總線又稱為戶用儀表總線，是一種用于非電力戶用儀表傳輸?shù)臍W洲總線標準。 １９９６年以前，歐洲因熱能（量）水表電子化發展的需要，歐洲著名水表廠商BRAZIL、ZENNER、VIENNA等與研究機構合作開發一種適用于熱能表在線抄讀與供電的儀表總線，以徹底解決電池供電所帶來的諸多 問題，并推廣應用到冷水表、氣表等非電力戶用儀表傳輸中，并寫入熱能（量）表標準ＥＮｌ４３４：１９９７。

　　隨著 技術的廣泛推廣應用，歐洲M-BUS總線協會收集了整個歐洲的儀表應用需求，特別是北歐、東歐等國家 有關非電力表的應用需求，于２０００年形成歐洲標準ＣＥＮ／ＴＣ ２９４，此標準進一步完善和兼容了所有非電力 戶用儀表及安防產品方面的需求，也考慮了帶電池和不帶電池儀表的應用需求。 M-BUS總線具有布線簡單、拓撲無關、在線供電、抗干擾強等特點，在技術上更適合非電力用戶用儀 表的數據傳輸，明顯優于ＲＳ４８５、Lonwork等總線在非電力儀表中的適用性。我國建設部制定的《市政戶 用計量儀表信號傳輸技術條件》（行業標準）中也包含了M-BUS總線標準內容。目前，國內M-BUS總 線技術的應用十分活躍，諸多樓宇系統集成商和表具廠商都在開發相關的產品和系統，但從技術成熟度 和應用規模上看還處于起步階段。

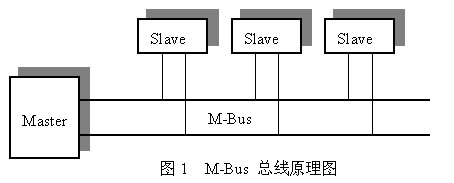

　　M-Bus是一個層次化的系統，由一個主設備、若干從設備和一對連接線纜組成，所有從設備并行連接在總線上，由主設備控制總線上的所有串行通信進程。如圖1所示。

　　為了實現對從設備的遠程供電，總線上的碼流表示如下：

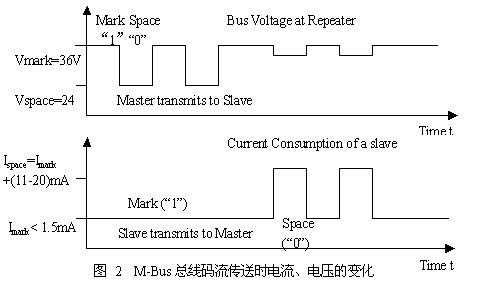

　　通過電平的偏移實現主設備到從設備的碼流傳遞，在總線驅動器（主設備的一部分）上：邏輯“1”（MARK）對應36V的電壓，在傳送邏輯“0”（SPACE）時，總線驅動器將總線上的電壓從36V減少到24V。從設備到主設備的碼流傳遞則通過調制從設備消耗的電流來實現。邏輯“1”用1.5mA的恒定電流表示，邏輯“0”則需在1.5mA的基礎上再加上11-20mA的電流。MARK值時的電流可以用來給接口電路甚至是儀表或傳感器電路供電。圖2表示了主、從設備碼流傳送時電壓和電流的變化。

　　從上圖可以看到由于總線驅動器的阻抗影響，從設備傳送低電平時總線上的電壓會略微降低一些。此外還可以看到總線上的靜止?fàn)顟B(tài)是邏輯“1”，此時總線驅動器上的電壓是36V，從設備的靜態電流是1.5mA。當所有從設備都不輸出邏輯“0”時，總線驅動器輸出一個恒定的電流以驅動總線，由于傳輸線的阻抗衰減，同時根據從設備和主設備的距離及從設備總靜態電流的大小，在從設備端的實際電壓要略低于36V。因此從設備在識別總線上的碼流時是根據12V電平的偏移而不是根據電壓的絕對值來進行的。主設備在接收從設備發送的SPACE值時則是根據總線電流有11-20mA的增加來判別。因此M-Bus在任何時候數據傳輸?shù)姆较蚴菃蜗虻模瑥闹髟O(shè)備到從設備或從從設備到主設備，這種通信方式不僅實現了對從設備的遠程供電同時還獲得了對外部干擾的很強的抵抗能力。

　　1. 高速穩定的通訊速率，在4.8kb/s 的通訊速率時可達到2.4Km的可靠通訊距離；

　　2. 在4.8kb/s、2.4Km的可靠通訊距離時，可有多達500個接點的容量；

　　3. 允許串型、星型、交叉等任意接線分支的布線方式；

　　4. 極低的靜態功耗，低達200uA；

　　5. 使用普通雙絞線，無極性二線制安裝接線；

　　6. 隔離通訊設備可保證在遭雷擊時可靠工作，

　　7. 恒流的電流環通訊方式，抗干擾性強；

　　8. 具有設備自動登錄等功能，可容納多種設備，預留多種通訊協議，擴展方便；

　　9. 通過總線可向從設備提供200mA電流；

　　M-Bus總線的工作狀態分為數據傳輸狀態和空閑工作方式兩種，數據傳輸狀態又分為主站至從站的數據傳輸和從站至主站的數據傳輸。主站至從站的數據傳輸只允許一個主站連接到戶用儀表總線。主站工作時應向總線提供電源。

　　家用公共事業儀表通過擴展M－Bus總線，使其具有與M－Bus儀表總線通訊的功能，從而實現遠程抄表功能。
