目前應用的計算機內部總線技術為PCI,即"Peripheral Component Interconnect",中文名為"外圍組件互連",它是由 Intel 于 1991 年提出的(與本文要介紹的 PCI-Express 總線技術屬同一個公司開發的)。后來,PCI-SIG 小組接替了 Intel的PCI規范的發展,在 1993年5 月發布了 PCI 2.0。那時,PCI 的競爭對手是 VESA 本地總線(VL-bus 或 VLB) ,它是由視頻電子標準協會提出的 32bit 總線,在標準的 ISA 插槽之后提供附加的第三和第四接口,額定頻率 33MHz,并且能夠提供超過 ISA。但是當時作為 486處理器/內存總線的直接擴展,VESA是運行在與處理器相同的頻率上,因此名為"本地總線",這種直接的擴展意味著如果連接的設備過多,則很可能會干擾處理器自身的工作,特別是當信號通過一個插槽時。于是 VESA 標準中建議在 33MHz 頻率上只使用 2 個插槽,或者在總線使用電子緩沖時使用 3 個。在更高的頻率上不能連接 2 個以上的設備,而在 50MHz 時它們則必須都內建于主板內。
由于 VESA 與處理器同步工作,因而隨著處理器頻率的提高,VESA 總線類型的外圍設備工作頻率也得隨著提高,但是外圍設備要求的速度越高,其造價也就更高,對外圍設備的生產成本控制造成了極大的不利。因此,VESA只能工作在 40MHz 以內的頻率上。當時與 VESA競爭的 PCI總線技術,相對 VESA來說優勢非常明顯,因?yàn)樗且环N中間性的總線,獨立于 CPU,但又與主內存相連。同時 PCI 總線能夠與處理器異步運行,額定頻率為 25MHz、30MHz 和33MHz。當處理器的頻率增加時,PCI 總線頻率仍然能夠保持不變。PCI 允許的最大插槽數或外部設備數為 5 個或者更多,而且還不必考慮總線速度、緩沖或其它電器問題的限制。
其它的特點則使得設備的使用更加簡便。即插即用功能讓系統自動進行外圍設備的設置,而不必再手動設置 IRQ跳腳、DMA和 IO地址。它還允許 IRQ共享,有自己的中斷系統。
最后,PCI 總線上的數據傳輸是不經過 CPU,而直接處理,這樣降低了潛伏期和處理器的使用率。
PCI 總線的真正應用是隨著 Intel 的 Pentium 處理器的誕生而開始的,由于在當時與其競爭對手 VESA 相比優勢非常明顯,使其很快在 1994 年成為這場總線之爭的勝利者并統一了標準,從此以后,幾乎所有的外圍設備,從硬盤控制器、聲卡到網卡和顯卡,都使用 PCI插槽。
版本 資料傳輸帶寬 單向單通道帶寬 雙向16通道帶寬 原始傳輸率 供電 發表日期1.0??? 2Gb/s???? 250MB/s???????? 8GB/s 2.5GT/s???????????? 2002年7月22日
1.0a?? 2Gb/s???? 250MB/s???????? 8GB/s 2.5GT/s???????????? 2003年4月15日
1.1??? 2Gb/s???? 250MB/s???????? 8GB/s 2.5GT/s???? 77W???? 2005年3月28日
2.0??? 4Gb/s???? 500MB/s???????? 16GB/s 5.0GT/s??? 225W??? 2006年12月20日
2.1??? 4Gb/s???? 500MB/s???????? 16GB/s 5.0GT/s??????????? 2009年3月4日
3.0??? 8Gb/s???? 1GB/s?????????? 32GB/s 8.0GT/s??????????? 2010年11月10日
在正式了解PCI Express串行鏈接物理和邏輯結構前,先來看一下PCI Express系統架構的方框圖。你可以看到 PCI Express連接器已被移植到系統中的各個不同部分,為將來的高速設備提供連接點。
PCI Express 的基本結構包括根組件(Root Complex) 、交換器(Switch)和各種終端設備(Endpoint) 。根組件可以集成在北橋芯片中,用于處理器和內存子系統與 I/O 設備之間的連接,而交換器的功能通常是以軟件形式提供的,它包括兩個或更多的邏輯 PCI 到 PCI 的連接橋(PCI-PCI Bridge) ,以保持與現有 PCI兼容。當然,像 PCI Express-PCI的橋設備也可能存在。在PCI Express架構中的新設備是交換器(Switch) ,它取代了現有架構中的 I/O橋接器,用來為 I/O 總線提供輸出端。交換器支持在不同終端設備間進行對等通信。下圖 1 就是PCI Express 1.0 的拓?fù)浣Y(jié)構圖。
圖 1

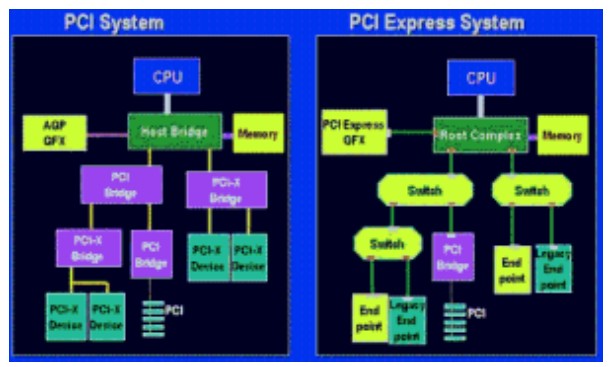

為了便于與現行的PCI總線結構進行有效對比, 現把兩種總線的桌面系統架構并列于下圖 2 中。
圖 2
在圖中現有的 PCI 架構中,用于顯卡的接口為 AGP,而新的 PCI Express 架構中以 PCIExpress取代了,現有PCI架構 I/O橋接器中的PCI/PCI-X橋接器在PCI Express 架構中全部以 Switch 交換器取代,增加了一些 PCI Express 總線接口用于與終端設備連接,當然為了保持與現有 PCI兼容,在第一版 PCI Express 架構中仍保留 PCI接口。

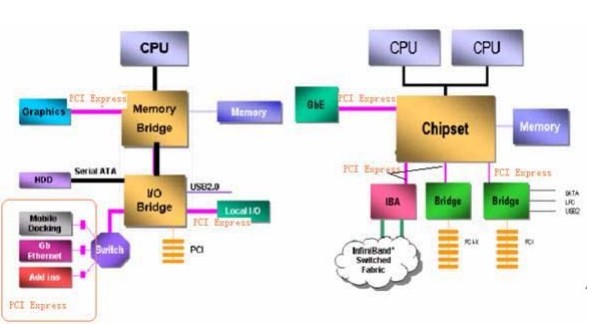

PCI Express 總線技術將全面應用于桌面/移動和服務器系統以及串口服務器中,但各自的體系結構不完全相同,如圖 3 左圖所示的是桌面機和移動筆記本電腦中使用 PCI Express 總線的系統架構,而圖 3右圖所示的是服務器和工作站中使用 PCI Express 總線的系統架構。除此之外,在網絡中同樣可以以使用 PCI Express 總線技術進行通信,結構圖如圖 4 所示。
圖 3
從圖 3中的兩個應用架構比較可以看出,PCI Express 總線技術在服務器和工作站中的應用更為徹底,在服務器/工作站中除了內存子系統與芯片組之間的通信外,其它都是采用 PCIExpress總線來與芯片連接的,而在桌面機中在目前來說還主要是取代顯卡中的 AGP總線和其它 PCI板卡,如網卡,至于硬盤和外設接口都仍是采用相應的總線接口直接與芯片組連接。
圖 4
從圖中可以看出,PCI Express總線在網絡中的應用也是非常徹底的,除了內存子系統外,幾乎所有的外設及內置板卡都是直接或者間接通過 PCI Express 總線與芯片組連接的。
綜上所述,目前來說PCI Express總線主要還是先從服務器、工作站和網絡設備得到徹底應用,在桌面機中主要以先取代 AGP 和部分 PCI接口開始。
PCIe的連接是建立在一個雙向的序列的(1-bit)點對點連接基礎之上,這稱之為“傳輸通道”。與PCI 連接形成鮮明對比的是PCI是基于總線控制,所有設備共同分享的單向32位并行總線。PCIe是一個多層協議,由一個對話層,一個數據交換層和一個物理層構成。物理層又可進一步分為邏輯子層和電氣子層。邏輯子層又可分為物理代碼子層(PCS)和介質接入控制子層(MAC)。
物理層
各式不同的PCI Express插槽(由上而下:x4, x16, x1,與 x16),相較于傳統的32-bit PCI插槽(最下方),取自于DFI的LanParty nF4 Ultra-D機板于使用電力方面,每組流水線使用兩個單向的低電壓差分信號(LVDS)合計達到2.5兆波特。傳送及接收不同數據會使用不同的傳輸通道,每一通道可運作四項資料。兩個PCIe設備之間的連接成為“鏈接”,這形成了1組或更多的傳輸通道。各個設備最少支援1傳輸通道(x1)的鏈接。也可以有2,4,8,16,32個通道的鏈接。這可以更好的提供雙向兼容性。(x2模式將用于內部接口而非插槽模式)PCIe卡能使用在至少與之傳輸通道相當?shù)牟宀凵希ɡ鐇1接口的卡也能工作在x4或x16的插槽上)。一個支援較多傳輸通道的插槽可以建立較少的傳輸通道(例如8個通道的插槽能支援1個通道)。PCIe設備之間的鏈接將使用兩設備中較少通道數的作為標準。一個支援較多通道的設備不能在支援較少通道的插槽上正常工作,例如x4接口的卡不能在x1的插槽上正常工作(插不入),但它能在x4的插槽上只建立1個傳輸通道(x1)。PCIe卡能在同一數據傳輸通道內傳輸包括中斷在內的全部控制信息。這也方便了與PCI的兼容。多傳輸通道上的數據傳輸采取交叉存取,這意味著連續字節交叉存取在不同的通道上。這一特性被稱之為“數據條紋”,需要非常復雜的硬件支援連續數據的同步存取,也對鏈接的數據吞吐量要求極高。由于數據填充的需求,數據交叉存取不需要縮小數據包。與其它高速數傳輸協議一樣,時鐘信息必須嵌入信號中。在物理層上,PCIe采用常見的8B/10B代碼方式來確保連續的1和0字符串長度符合標準,這樣保證接收端不會誤讀。編碼方案用10位編碼比特代替8個未編碼比特來傳輸數據,占用20%的總帶寬。到了PCIe 3.0,采用128B/130B代碼方式,僅占用1.538%的總帶寬。有些協議(如SONET)使用另外的編碼結構如“不規則”在數據流中嵌入時鐘信息。PCIe的特性也定義了一種“不規則化”的運算方法,但這種方法與SONET完全不同,它的方法主要用來避免數據傳輸過程中的數據重復而出現數據散射。第一代PCIe采用2.5兆位單信號傳輸率,PCI-SIG計劃在未來版本中增強到5~10兆位。
數據鏈接層
數據鏈接層采用按序的交換層信息包(Transaction Layer Packets,TLPs),是由交換層生成,按32位循環冗余校驗碼(CRC,本文中用LCRC)進行數據保護,采用著名的協議(Ack and Nak signaling)的信息包。TLPs能通過LCRC校驗和連續性校驗的稱為Ack(命令正確應答);沒有通過校驗的稱為Nak(沒有應答)。沒有應答的TLPs或者等待逾時的TLPs會被重新傳輸。這些內容存儲在數據鏈接層的緩存內。這樣可以確保TLPs的傳輸不受電子噪音干擾。PCIe對于ACK有所規范,在收到TLP封包之后,在一定時間內必須回應ACK,也就是ACK延遲(ACK Latency)的等待時間。因應ACK/NAK流程的需要,必須實作出重新播送緩沖器(Replay Buffer)。
Ack和Nak信號由低層的信息包傳送,這些包被稱為數據鏈接層信息包(Data Link Layer Packet,DLLP)。DLLP也用來傳送兩個互連設備的交換層之間的流控制信息和實現電源管理功能。
交換層
PCI Express采用分離交換(數據提交和應答在時間上分離),可保證傳輸通道在目標端設備等待發送回應信息傳送其它數據信息。它采用了可信性流控制。這一模式下,一個設備廣播它可接收緩存的初始可信信號量。鏈接另一方的設備會在發送數據時統計每一發送的TLP所占用的可信信號量,直至達到接收端初始可信信號最高值。接收端在處理完畢緩存中的TLP后,它會回送發送端一個比初始值更大的可信信號量。可信信號統計是定制的標準計數器,這一算法的優勢,相對于其他算法,如握手傳輸協議等,在于可信信號的回傳反應時間不會影響系統性能,因?yàn)槿绻p方設備的緩存足夠大的話,是不會出現達到可信信號最高值的情況,這樣發送數據不會停頓。第一代PCIe標稱可支援每傳輸通道單向每秒250兆字節的數據傳輸率。這一數字是根據物理信號率2500兆波特除以編碼率(10位/每字節)計算而得。這意味著一個16通道(x16)的PCIe卡理論上可以達到單向250*16=4000兆字節/秒(3.7G字節/每秒)。實際的傳輸率要根據數據有效載荷率,即依賴于數據的本身特性,這是由更高層(軟件)應用程序和中間協議層決定。PCI Express與其它高速序列連接系統相似,它依賴于傳輸?shù)聂敯粜裕–RC校驗和Ack算法)。長時間連續的單向數據傳輸(如高速存儲設備)會造成>95%的PCIe通道數據占用率。這樣的傳輸受益于增加的傳輸通道,但大多數應用程序如USB或以太網絡控制器會把傳輸內容拆成小的數據包,同時還會強制加上確認信號。這類數據傳輸由于增加了數據包的解析和強制中斷,降低了傳輸通道的效率。這種效率的降低并非只出現在PCIe上。
PCI Express之所以能迅速得到業界的承認,并且被大家公認為下一代 10 年總線標準,它具有鮮明的技術優勢,它可以全面解決 PCI 總線技術所面臨的種種問題。有專家預計,PCIExpress的設計不只要取代 PCI及 AGP 的插槽,同時也會是一些電腦內部系統連接接口,如處理器、繪圖、網絡及磁盤的 I/O 子系統芯片間的連接。下面就來具體介紹這個新總線技術有哪些關鍵技術優勢:
·在兩個設備之間點對點串行互聯(兩個芯片之間使用接口連線;設備之間使用數據電纜;而 PCI Express 接口的擴展卡之間使用連接插槽進行連接);
與PCI所有設備共享同一條總線資源不同,PCI Express 總線采用點對點技術,能夠?yàn)槊恳粔K設備分配獨享通道帶寬,不需要在設備之間共享資源,這樣充分保障了各設備的寬帶資源,提高數據傳輸速率;·雙通道,高帶寬,傳輸速度快在數據傳輸模式上,PCI Express 總線采用獨特的雙通道傳輸模式,類似于全雙工模式,大大提高了數據與速度。在傳輸速度上, 1.0版本的PCI Express將從每個信道單方向2.5Gbps的傳輸速率起步,而它在物理層上提供的 1~32速可選信道帶寬特性更使其可以輕松實現近乎"無限"的擴展傳輸能力。
·靈活擴展性
與PCI不同,PCI Express 總線能夠延伸到系統之外,采用專用線纜可將各種外設直接與系統內的 PCI Express總線連接在一起。這樣可以允許開發商生產出能夠與主系統脫離的高性能的存儲控制器,不必再擔心由于改用 FireWire 或 USB 等其它接口技術而使存儲系統的性能受到影響。
·低電源消耗,并有電源管理功能
這主得益于 PCI Express 總線采用比 PCI總線少得多的物理結構,如單 x1 帶寬模式只需4 線即可實現調整數據傳輸,實際上是每個通道只需 4根線,發送和接收數據的信號線各一根,另外各一根獨立的地線。當然實際上在單通道PCI Express總線接口插槽中并不是 4 針引腳,而是 18 針,這 其余的 14 針都是通過 4 根芯線相互組合得到的。由于減少了數據傳輸芯線數量,所以它的電源消耗也就大大降低了。
·支持設備熱撥插和熱交換
PCI Express 總線接口插槽中含有"熱撥插檢測信號",所以可以像 USB、IEEE 1394 總線那樣進行熱撥插和熱交換。
·支持 QoS 鏈接配置和公證策略
·支持同步數據傳輸
PCI Express 總線設備可以通過主機橋接器芯片進行基于主機的傳輸,也可以通過交換器進行點對點傳輸;
·具有數據包和層協議架構
它采用類似于網絡通信中的 OSI 分層模式,各層使用專門的協議架構,所以可以很方便地在其它領域得到廣泛應用。
·每個物理鏈接含有多點虛擬通道
類似于 InfiniBand,PCI Express總線技術在每一個物理通道中也支持多點虛擬通道,理論上來講每一個單物理通道中可以允許有 8 條虛擬通道進行獨立通信控制,而且每個通信的數據包都定義不同的 QoS。正因如此,它與外設之間的連接就可以得到非常的數據傳輸速率。
·可保持端對端和鏈接級數據完整性
這是得益于 PCI Express 總線的分層架構,具體將在下篇介紹。
·具有錯誤處理和先進的錯誤報告功能
這也是得益于PCI Express總線的分層架構,它具有軟件層,軟件層的主要功能就是進行錯誤處理和提供錯誤報告,具體將在下篇介紹。
·使用小型連接,節約空間,減少串?dāng)_
PCI Express 技術不需要像PCI總線那樣在主板上布大量的數據線(PCI使用 32或 64條平行線傳輸數據),與 PCI相比, PCI Express 總線的導線數量減少了將近 75% (PCI Express總線也會有好幾種版本的),速度會加快而且數據不需要同步。同時因?yàn)橹靼迳献呔€少了,從而可以使通過增加走線數量提升總線寬度的方法就更容易實現,同時各走線之間的間隔就可以更寬,減少了相互之間的串?dāng)_。
·在軟件層保持與 PCI兼容
跨平臺兼容是PCI Express 總線非常重要的一個特點。目前被廣泛采用的PCI 2.2設備可以在這一新標準提供的低帶寬模式下運行,不會出現類似 PCI插卡無法在 ISA或者 VLB插槽上使用的問題,從而為廣大用戶提供了一個平滑的升級平臺。同時由 IBM 創導的 PCI-X接口標準在 PCI Express 標準中也得到了兼容,但要注意的是它不兼容目前的 AGP 接口。
鑒于如此眾多的優勢,大家都認為 PCI Express 將成為今后 10 年內的主要內部總線連接標準,它不但將被用在臺式機、筆記本電腦以及服務器平臺上,甚至?xí)^續延伸到網絡設備的內部連接設計中。
8B/10B 編碼:一種嵌入式時鐘編碼信號。編碼有兩個目的,首先它確保了數據流中有足夠的變換用于恢復時鐘,第二 0 和 1 的個數是匹配的,保證了 AC 耦合系統中 DC 平衡
AGP:高級圖形端口使用不同接口卡的更高速PCI 總線,是為了滿足臺式機專用插入式顯卡的帶寬需要而開發的。
CRC:循環冗余碼校驗通過在包中添加一組計算值來檢測和糾正比特誤差的方法。這些值由包中原始數據推出
差分:差分信號采用兩條線來傳送一個 180 度異相信號。主要的好處是能降低引入噪聲的靈敏度
ExpressCard:包括 PCI Express 和 USB2.0接口的小型 I/O 卡
ISA Bus:工業標準構架1984年推出的PC總線標準,它把XT總線構架擴展到 16位。設計用來連接外設卡和主板。也被稱為 AT bus
PICMG:PCI 工業計算機制造商聯盟維護目前CompatPCI 和 PCI/ISA 規范的公司聯盟PCI
外設組件連接:最初由 Intel 設計的高速并行總線,用來連接外設和 CPU
PCI Express:PCI 的改進版,保持 PCI 軟件的使用模型并使用具有多通路的高速(2.5Gb/s)串行總線替代物理總線SIOM 服務
I/O 模塊:I/O 模塊,為服務器和工作站應用而設計,使用 PCI Express 進行通信USB2.0 是外部差分點對點串行總線,能提供的數據速率為 480Mb/s。
USB2.0 是 USB1.1 的擴展,它使用相同的線纜和連接器
在機架和刀片服務器中的應用
絕大多數的服務器可分為兩類—I/O服務器和計算服務器。一般來說,I/O服務器擁有1-2個CPU及多個I/O插槽,以及連接到I/O資源的各種設備,如內存、通信設備等;而計算服務器則具備更強的計算能力(四個或更多的CPU)及較少的I/O資源。傳統的機架服務器一般為19英寸寬,1-4U高。但新興的刀片服務器正憑借其成本少、功耗低、體積小及管理容易等特性,大肆搶占機架服務器的市場份額。
服務器之所以轉向PCIe技術,就是為了利用PCIe在帶寬、可擴展性、廣泛的生態圈等方面的優勢。今天市面上的服務器大都提供一些PCIe插槽,當然大部分還是PCI-X插槽,但我們看到,隨著芯片組廠商在芯片組上逐步取消PCI-X接口,PCIe取代PCI-X已是時間問題。
值得一提的是,如今市面上的絕大多數芯片組都提供3-4個數目有限的PCIe端口,但I(xiàn)/O密集型應用顯然需要更多的PCIe端口,如存儲系統。于是,有些服務器廠商如PLX公司,就開發了帶有多個通道和端口的PCIe交換器,以增加服務器主板上的PCIe端口數。
通常,刀片服務器提供SAS/SATA、光纖通道、千兆以太網等幾種接口,以連接那些無法被所有刀片所共享的網絡設備和存儲設備。上文已提到:全新的PCIe協議新增了IOV技術,這將減少連接數,實現I/O資源的共享,從而可以極大地降低服務器的采購、維護、支持及管理成本。
在PC圖像處理方面的應用
PC圖形卡是驅動PCIe技術發展的關鍵因素。2006年,絕大部分的高端PC機都具備一個x16 PCIe插槽,以支持3D、高分辨率的圖形圖像效果。
PC視頻游戲猶如高速公路上的汽車,發展速度非???,顯卡廠商不斷研制高分辨率圖像處理元件(GPU),以提高硬件性能。如今,高端圖像技術在科學、娛樂以及工程領域的重要性已是無可非議。GPU制造商也希望游戲發燒友們在兩個x16 PCIe插槽上安裝兩個GPU,來實現終極游戲體驗。
在多顯示器計算中的應用
多顯示器計算剛剛嶄露頭角,以往多用于金融和專業制圖領域,但隨著成本的降低,有望成為一種主流趨勢,其應用領域主要包括:電子數據表分析程序、出版印刷、CAD、CAM、CAID、工程跟蹤、網站設計、網絡游戲、游戲開發、模型設計、商業演示、金融分析、股票交易、軟件開發、模擬仿真、視頻會議、動畫、音頻/視頻編緝等等。促進這種應用模式發展的關鍵因素在于:PCIe技術、全新的操作系統、更低的內存價格、LCD技術改進、顯示器價格和新一代GPU設備。
在上述領域中,用戶的工作需要同時和多種應用程序打交道,多顯示器計算正好可以同時瀏覽及處理大量的信息資源。通過多個顯示器,用戶可以在多個顯示屏上移動和排列各種不同的信息和圖像,從而提高工作效率。
在多顯示器計算的音頻/視頻應用中,PCIe接口提供了GPU和處理器(芯片組)間的連接。同時,交換器可以用來擴展主處理器(或者芯片組)上的PCIe端口數,進而連接多個GPU。這使得板卡制造商可以設計更多的圖形端口(插槽),以支持多顯示器系統。
在存儲系統和路由器中的應用
一個典型存儲系統依靠CPU、內存、I/O芯片、模塊和存儲設備間的高速連接。在如今的很多系統中,PCIe就提供了FC、SCSI、SATA等存儲接口與處理器間的連接,從而實現對整個存儲系統的控制管理。
光纖通道總線適配器(HBA)在企業級存儲系統中占有重要地位。通常,HBA、FC、SCSI、SATA及其他接口都采用傳統的PCI/PCI-X連接總線;HBA通過芯片組連接到主機(適用于x86結構)或者直接連接主機(適用于RISC架構)。但為了支持日益增長的CPU速度和存儲接口數據率,利用PCI/PCI-X等傳統總線來設計系統的方法開始受到嚴重挑戰。而且,為了增加插槽數量,還需要額外的PCI/PCI-X橋接器,從而帶來了額外的成本、噪音、復雜性、主板空間及延遲。傳統總線的這些不足卻促進了PCIe等串行交換技術的普及。
PCIe交換器主要用于擴展存儲系統主板的PCIe端口數,用以連接更多組件或HBA上的ASIC。多數FC HBA廠商都轉向了PCIe技術,因?yàn)樗峁┝舜薪涌冢瑩碛懈叩目蓴U(kuò)展帶寬,完全符合FC線率(1GB/s、2GB/s、4GB/s及8GB/s)的要求。現在,市場上許多廠商都提供了相應的FC HBA和SATA卡。
大家知道,互聯網連接主要依靠路由器的性能,路由器控制著信息數據(包)在用戶、計算機和遠程系統之間的傳遞,如網上沖浪、郵件、ftp等應用。高端路由器每秒可以處理數以百萬計的數據包,從而滿足現代信息社會對處理速度和實時響應的苛刻要求。這些路由器為驗證、安全、服務質量、路由優化以及網絡管理提供遠程包處理。一些專用處理器和定制的ASIC也會參與其中。這些處理器和ASIC需要通過高速有效的、芯片對芯片或主板對主板的互聯技術進行連接。通常,路由器由網卡、路由器模塊及控制模塊組成。
在工業嵌入式系統中的應用
如今,PCIe已經被許多標準組織采用,用于工業嵌入式領域,如高端電信(Advanced Telecom)、微型TCA系統和AMC規格。其中,AMC采用PCIe高速串行接口,用于支持微型TCA系統中的AMC模塊和高級TCA系統中的載波模塊。AMC模塊被通信、醫療設備、蜂窩基站及成像系統等許多嵌入式環境采用。
在基于X86、MIPS、PowerPC等處理器的系統中,PCIe接口提供了芯片組上的互聯。PCIe交換器則用于擴展芯片組或處理器上有限的端口數。有些系統利用交換器的PTP功能開發系統背板和交換機,以支持更多的I/O設備。
為了方便管理和控制,大多數路由器廠商采用傳統PCI來連接路由器的子系統。近來,隨著對管理模塊帶寬和處理能力需求的日益增長,迫使設計者尋求新的更快速的互聯技術。而PCIe技術由于可以同PCI兼容,正好提供了這一便利,且無須更改網絡操作系統。PCIe交換器可用于連接嵌入式處理器和網絡處理器,因?yàn)榇蠖鄶?shù)處理器都提供PCIe接口。
另一個例子是,傳統的安全系統在控制范圍和功能上都有局限性,比如只能簡單地檢測門窗開關系統。但最近幾年,這些系統的功能有了較大改善,如可以通過有線或無線攝像機,對受保護區域中的多個點進行視頻監控——獲取視頻圖象,在本地機上進行處理,然后傳送到主機進行分析。顯然,這么多高分辨率攝像機對系統帶寬和吞吐量也提出了更高的要求,需要多個高速端口將信息傳送給CPU或主機。PCIe交換器因?yàn)榭梢蕴峁└咚冱c(diǎn)對點連接,正好可以漂亮地滿足這些要求。
綜上所述,PCI Express由于提供了高速帶寬、可擴展、廣泛的生態圈、與PCI兼容等諸多優勢,其應用范圍正在從傳統的PC和圖形工作站領域向外擴展,在服務器、存儲、路由、多顯示器計算以及工業嵌入式系統中都得到了非常廣泛的應用,其取代傳統的PCI/PCI-X總線也不過是時間問題。
PCI-Express 體系結構符合第三代 I/O總線的所有需求。 PCI-Express 的不同就在于點對點的串行連接,可以使用更少的數據線提供更高的連接速度。它可以為任何帶寬需求的應用以每幀 100MB/s 的速度進行傳輸。它的先進特征的自由縮放性能將及成為統一的 I/O 方案而全面進入臺式機、筆記本電腦、服務器、通信、工作站的內置設備等領域。PCI-Express 連接是執行多通道、點對點連接的,而多通道可以用來建立 I/O之間的互聯,而使帶寬得到成倍地增加。
這種 I/O 之間的互聯可以使系統之間的發割變得非常容易,其成本與當前工作 PCI 架構相當,甚至更少。并且 PCI-Express 與現在的PCI軟件保持兼容,這樣有利于在將來的系統中得到綜合。
隨著 PCI-SIG 頒發 PCI Express 1.0以來,幾乎沒有誰會再懷疑 PCI Express 將是下一代總線標準。不僅原有的 PCI、AGP 總線擁戴者如此,就連許多各種不同的系統內部總線開發者,如 AMD、VIA、SIS、ATi、nVIDIA等都無不提出對PCI Express 的支持,紛紛想把自己的總線技術加入到 PCI Express 技術之中,尤其是 Intel 的競爭對手 AMD。由此看來,PCIExpress 總線將一統天下的局面似乎沒有什么障礙,但實際上至少在目前為止還遠不是說這話的時候,特別是在服務器和工作站中,因?yàn)樵谄渲性缫延邢?Infiniband和 PCI-X總線技術得到廣泛的應用。還有如 RapidIO和 Intel自己的超線程技術等。
正如 PCI Express 工作小組 Arapahoe所說的那樣,以上所說的這些解決方案面向的目標與 PCI Express 總線不同。RapidIO 和超線程技術是針對那些特殊的應用,而 PCI Express則是為一般應用所設計的。PCI Express 取代超線程技術而作為處理器之間接口的可能性也幾乎是不存在的,因?yàn)镻CI Express 缺乏高速緩存一致性協議,在同步時鐘周期內高于并行接口的潛伏期也使它不適于此類應用。所以,AMD 和nVidia 沒什么可害怕的,Intel也不會用它來取代P4 總線,因?yàn)橐粋€(gè)開放的PCI Express 標準意味著 Intel無法再為P4總線授權問題而起訴其他第三方芯片組廠商。
但是 PCI Express仍有著巨大的發展?jié)摿Γ谝话阌猛镜亩ㄎ皇蛊湓陟`活性方面具有明顯的優勢,而且這確保了它有著廣闊的應用前景。
由于有著許多改變,所以從PCI到PCI Express的轉變不會在一夜之間完成。ISA插槽掙扎了近 10年才最后被 PCI總線全面取代而消失,所以不要認為你的 PCI設備已經落伍了。
PCI Express 底板 1.0a規范和板卡電氣 1.0a規范都已經發布了,但我們要等到 2004年才能看到真正的 PCI Express 產品,在桌面機和服務器中全面采用PCI Express接口的設備更不是近兩、三年可以出現的?;蛟S最開始是 nVidia 和ATi的顯卡產品以及基于 Grantsdale芯片組的 Intel主板。在服務器終端市場,Intel想要通過 Lindenhurst 和Twin Castle 芯片組來引進PCI Express。由于各種新的因素和富有前途的性能表現,PCI Express的未來看上去充滿希望。
