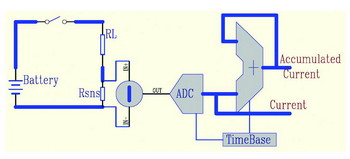

簡化的電池電量計如圖1所示：

?????? 其中，RSNS為mΩ級檢流電阻，RL為負載電阻。電池通過開關、RSNS對RL放電時的電流IO在RSNS兩端產生的壓降為VS（t）=IO（t）×RSNS。電量計持續檢測RSNS兩端的壓差VS，并將其通過ADC轉換為N位的數字量Current（簡稱CR），之后以時基確定的速率進行累加，M位累加結果Accumulated_Current（簡稱ACR）的單位為Vh（伏時）。對量化后的VS進行累加相當于對其進行積分，結果為：

　　將ACR值除以檢流電阻RSNS的阻值即得到以Ah（安時）為單位的電池容量。ADC轉換結果和累加后的結果都帶有符號位，按照?qǐng)D1中的連接方式，充電時CR為正，ACR遞增；放電時CR為負，ACR遞減。外部微控制器可以讀取CR和ACR值，經過換算得到真實的充放電電流和電量值。

　　最早應用的方法是通過監視電池開路電壓來獲得剩余容量。這是因?yàn)殡姵囟穗妷汉褪Ｓ嗳萘恐g有一個確定的關系，測量電池端電壓即可估算其剩余容量。這種方法的局限是：對于不同廠商生產的電池，其開路電壓與容量之間的關系各不相同。只有通過測量電池空載時的開路電壓才能獲得相對準確的結果，但是大多數應用都需要在運行中了解電池的剩余容量，此時負載電流在內阻上產生的壓降將會影響開路電壓測量精度。而電池內阻的離散性很大，且隨著電池老化這種離散性將變得更大，因此要補償該壓降帶來的誤差將十分困難。綜上所述，通過開路電壓來實時估算電池剩余容量的方法在實際應用中無法達到足夠的精度，只能提供一個大致的參考值。

　　另一種大量應用的方法是通過測量流入/流出電池的凈電荷來估算電池剩余容量。這種方法對流入/流出電池的總電流進行積分，得到的凈電荷數即為剩余容量。電池容量可以預置，也可在后續的完整充電周期中進行學習。在補償電池自放電、不同溫度下的容量變化等因素后，這種方法可以獲得令人滿意的精度，因此廣泛運用于筆記本電腦等高端應用中。

　　通常，在電量計數據資料中CR的單位為mV，ACR的單位為mVh。

　　根據前文的說明，CR值為取樣電阻兩端的電壓值，典型的12bit CR如表2所示。

　　其中，S為符號位，20為L(zhǎng)SB。如果CR的滿偏值為F，則其LSB的計算公式如下：

　　若CR的讀數為M，取樣電阻為值RSNS，則實際的電流值為：
