內容可尋址存儲器的特性

• 　　1、160 ns的匹配時間；

  　　2、設有屏蔽寄存器；

  　　3、通過芯片級聯擴展深度；

  　　4、時鐘頻率最高為50 MHz；

  　　5、匹配字寬和輸出結果位寬可自定義；

  　　6、在ATM模式下可進行VPC（Virtual Path Circuits）和VCC（Virtual Connection Circuits）的同時匹配；

  　　7、端口主要分為控制和匹配端口；

  　　8、20Ons的插入時間（在12個輸入數據項隊列未滿的情況下）；

  　　9、2ms的初始化時間（在設置了快速寫入模式后）；

  　　10、具有符合IEEE標準1149.1的測試端口（JTAG）。

內容可尋址存儲器的應用

• 　　在基本操作模式下，內容可尋址存儲器讀取輸入數據并與CAM表中的所有表項相比較。無論匹配項找到與否，當比較完成后，MC（Match Complete）引腳均有效。如果找到了匹配項，則MS（Mateh Successful）引腳有效，同時在MQ總線上輸出與匹配數據項相關的數據；如果沒有找到，則MQ總線保持高阻態，以便級聯CAM芯片來擴展存儲深度。

  　　內容可尋址存儲器上電后，默認工作模式為基本模式。在進入數據檢索操作之前，芯片必須先完成幾個啟動操作過程：首先，要設置全局屏蔽寄存器，定義匹配字寬和輸出結果位寬；其次，要選擇數據表項的寫入模式，即快速寫入模式還是動態寫入模式；再次，要把用戶需要的數據項（共64位，包括匹配字節和與其對應的輸出結果字節）逐次裝入CAM表中。

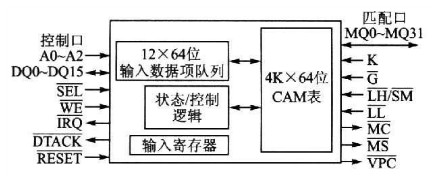

  　　CAM表數據項寫入模式的選擇，往往是在寫入速度和啟動匹配操作花費的時間中取個平衡。快速寫入模式，常用于將大量的數據項初始寫入CAM表中；而動態寫入模式，則常用于啟動匹配后往CAM表中插入少量的數據項。用戶通過操作控制口4個I/O寄存器來插入或刪除CAM表項，當有異常狀態出現時，可以從標志寄存器和錯誤代碼寄存器反映出來。內容可尋址存儲器內部的寄存器如圖2所示。

內容可尋址存儲器的結構
