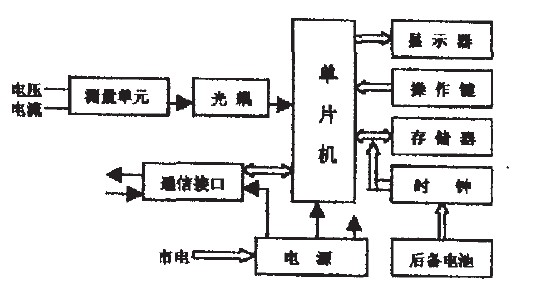

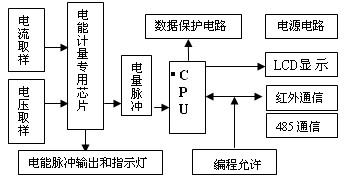

多費率電能表的硬件結構框圖如上圖所示。一塊電能表通常由測量單元、時鐘、單片機、顯示器/計數器、存儲器、電源、通信接日和操作鍵等幾部分組成。

　　電能表工作時，用戶消耗的電能轉換為電壓、電流信號，經取樣電路分別取樣后，由電能表專用集成電路處理成為與消耗功率成正比的脈沖信號，MCU記錄電量脈沖并存儲。根據時鐘和時段的內容分別處理和記錄對應時間段內的電量，LCD循環顯示用戶選擇的參數存儲信息數據可通過紅外抄表機或RS485通訊接口進行信息數據傳輸。

　　1、電能計量

　　計量正、反向有功電能；（反向電能按正向電能累計），停電數據保持大于10年；

　　存貯包含本月在內的13個月的各費率電能數據；數據轉存分界時間為設置的自動抄表日期。

　　2、費率與時段

　　可編程設置峰、平、谷三種費率12個時段。缺省設置為2個時段，時段最小間隔30分鐘，時段設置可跨越零點。

　　采用內置晶體的硬件時鐘電路，并具有溫度補償電路。在2099年的有效時間內自動調整時間、日期和閏年自動切換功能。

　　3、顯示與監控

　　6位LCD顯示，電能表顯示為5位整數加1為小數（也可設置為5位整數，再顯示2為小數），數據循環顯示。

　　能顯示當前日期、時間、當前和上月及上上月電量、局編號等參數。

　　4、電表顯示

　　電表自動循環包括日期、時間、當前總、峰、谷電量五項。電表默認的循顯間隔為10秒。

　　1、新表安裝使用前，建議修改編程密碼和清零密碼。用戶更改密碼后必須牢記，否則將不能對電表進行設置。電能表出廠時已為供電公司在不打開表蓋的情況下留有2次清零機會。

　　2、電能表應安裝在室內或室外具有防雨能力的表箱內，表箱應固定在堅固耐火的墻上，建議安裝高度不低于2米。空氣中無腐蝕性氣體。

　　3、電能表按照端子蓋上的接線圖接線，最好采用銅線或銅接線頭引入，并擰緊所有接線螺釘。
