浮標式氣動量?jī)x的原理參照所示圖一原理圖，它是以穩壓后的高壓氣流，進人內有浮子3的錐形玻璃管2中，在氣體的壓力下，浮子將會上升。浮子上升的高度取決于氣動量規與零件之間的縫隙大小，間隙大，流量小浮子低，反之則浮子高。標尺的刻度以及測量范圍與空氣壓力、管子錐度、浮子重量以及排氣嘴的直經、氣動量規與零件之間的縫隙等諸多因素有關。因此可改變上述因素來調整刻度尺。

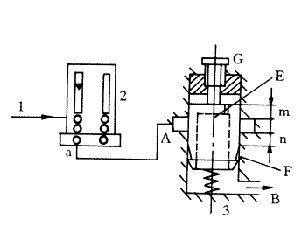

圖一 浮標式氣動量?jī)x原理圖
　　錐形管錐度有1：1000與1：400兩種。它所具有的優勢是精度高，無慣性、效率高、標尺刻度均勻，然而其價格較高。圖二是具有三個錐形管的浮標氣動量?jī)x，各管子浮標可依次升起為此它可以擴大測量范圍到0.3mm。三個錐形管也可分別測量三個孔經。

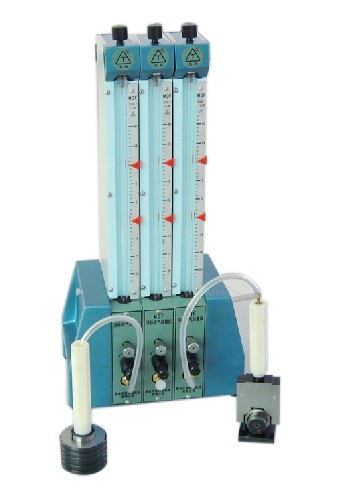

圖二 三個錐形管的浮標式氣動量?jī)x
