在24V 柴油車上裝用12V電器（如儀表、收放機、電扇等）時，多采用12V三端穩壓器。但由于穩壓器上壓降達12V，功耗很大，溫度很高，極易損壞。

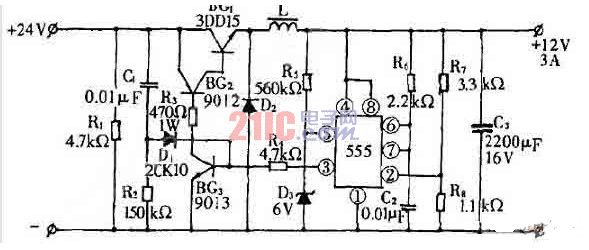

我們設計了一種開關型電源變壓器，可將24V降為12V電路如圖所示。

此電路由555擔任脈沖振蕩器。555的⑤腳接有穩壓管以獲得+6V基準電壓，②腳從R7、R8組成的取樣電路中獲得取樣電壓。當②腳電壓小于+3V時，③腳則輸出高電平，使BG3、BG1、BG2飽和導通，向負載供電。與此同時，電源經R6向C2充電，當⑥⑦腳電位達到+9V時。若②腳也達到+3V以上，則③腳輸出低電平，電容經⑦腳放電，開關管BG3、BG1、BG2均截止。當②腳所接電容的電壓低于+3V時，③腳又輸出高電平，如此不斷反復而使輸出電壓值穩定于額定輸出電壓12V上。

由R1、R2、C1、D1組成啟動電路，使電路在剛接通時向BG3提供基極電流，促使開關管BG1、BG2導通，并向555提供工作電壓，當負載短路時，555將失去工作電壓，從而使BG3、BG1、BG2截止，以保護電路和開關管。

電感L和續流二極管D2可減輕開關管的負擔。L用E7鐵心、Φ1.0mm漆包線繞滿即可。D2用大于5A的快速恢復二極管或普通二極管。若需輸出更大電流，BG1參數為Icm>30A，Vceo>100V,Pcm>150W;BG2 參數為Icm>1.5A,Vceo>100V,Pcm>5W,這時輸出電流可達10A。BG1、BG2也可用大功率PNP型達林頓管代替。
