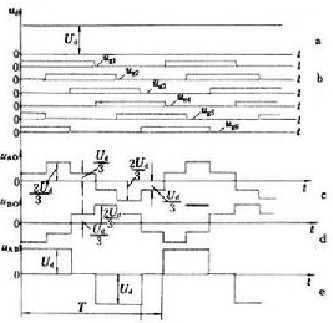

電壓型逆變電路中各全控器件控制極電壓信號的時序如下圖所示。信號脈寬為180°，每隔60°有一次脈沖電平的變化，任何時刻有3個脈沖處于高電平。相應地在主電路中也有 3個導電臂處于導通狀態。例如有K1K2 K3導通（K1為導電臂代號,含全控元件T1和反并聯二極管D1，余類推），則各相對負載中點O間的電位各為

　　依此類推，可得 uAO波形如上圖所示。其他兩相uBO和uCO波形分別滯后于uAO120°和240°。根據uAB＝uAO－uBO，可得uAB波形如上圖所示。由圖可見，逆變電路輸出電壓uAB、uBC和uCA是分別互差120°的交變四階梯波。該波形不隨負載而異，其重復頻率f 取決于控制極信號的重復頻率，方波幅值Ud則取決于直流電源電壓，從而實現逆變目的。

　　1、輸出電流波形隨負載而變。

　　2、只有單方向傳遞功率的功能。

　　3、故障電流較難抑制。

　　電壓型逆變電路主要用于兩方面：

　　1、籠式交流電動機變頻調速系統。由于逆變電路只具有單方向傳遞電能的功能，故比較適用于穩態運行、無需頻繁起制動和加、減速的場合。

　　2、不停電電源。該電源在逆變?nèi)攵瞬⒔有铍姵兀?lèi)似于電壓源。
