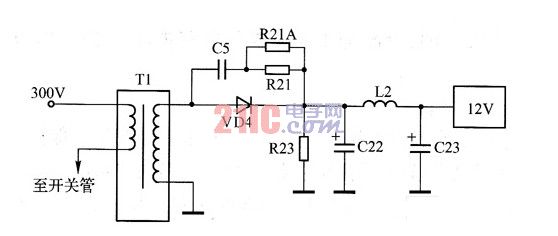

12V電壓不穩定，應先檢查開關電源的輸出部分，如圖所示。檢查開關變壓器的二次繞組及VD4均正常，電感L2無虛焊現象。濾波電容C22和C23的參數都是1000pF／16V，用電容表測量C23，基本正常（容量略有下降），但C22容量卻下降到不足80μF，將C22、C23同 分析原因是該機的主電源安裝在顯示器的底座內，空間很小，散熱不良，而C22、C23均靠近12V整流二極管（特別是C22離得更近），受到烘烤后容量下降，使12V的帶負載能力變差，進而出現這種故障。雖然5V和3.3V源自于12V，但12V的不穩定并未下降到5V和3.3V變換器的極限供電電壓以下，所以這兩個電壓一直正常，因而掩蓋了故障的本質。
