1 熱敏元件

　　熱敏元件是TCD的感應元件，其阻值隨溫度變化而改變，它們可以是熱敏電阻或熱絲。

　?。?）熱敏電阻 熱敏電阻由錳、鎳、鈷等氧化物半導體制成直徑約為 0.1～1.0mm的小珠，密封在玻殼內。

　　熱敏電阻有三個優點：①熱敏電阻阻值大（5～50kΩ），溫度系數亦大，故靈敏度相當高?？芍苯幼鳓蘥/g級的痕量分析；②熱敏電阻體積小，可作成0.25mm直徑的小球，這樣池腔可小至50μL；③熱敏電阻對載氣流的波動不敏感，它耐腐蝕性和抗氧化。

　　熱敏電阻也有三個缺點：①熱敏電阻#$%的響應值隨溫度的增加而快速下降，因此，通常熱敏電阻要在120℃以下使用。使用范圍受到極大的限制；②與熱絲相比，熱敏電阻的溫度系數大，表現為其響應值對于溫度的變化十分敏感。例如在60℃時，池溫改變1℃，熱敏電阻和熱絲的基線漂移分別為10.4mV和5.0mV，前者比后者大一倍多，因此，熱敏電阻的穩定性差，特別是在程升操作時，尤為突出；③熱敏電阻對還原條件十分敏感，故不能用氫氣作載氣。

　　目前，只有下二情況可用熱敏電阻作熱敏元件；一是低溫痕量分析；二是需小池體積配毛細管柱。其他情況很少用熱敏電阻，而多用熱絲。而且，近年熱敏電阻可作成小池體積的優勢也在逐漸下降。

　　（2）熱絲 一個性能優異的TCD，對熱絲的要求主要考慮四點：①電阻率高，以便可在相同長度內得到高阻值；②電阻溫度系數大，以便通橋流加熱后得到高阻值；③強度好；④耐氧化或腐蝕。①、②是為了獲得高靈敏度，同時絲體積小，可縮小池體積，制作微TCD。③、④是為了獲得高穩定性。

　　2. 池體

　　池體是一個內部加工成池腔和孔道的金屬體。池材料早期多用銅，因它的熱傳導性能好，但它防腐性能差。故近年已為不銹鋼形式示意圖所取代。通常將內部池腔和孔道的總體積稱池體積。早期TCD的池體積多為 500-800μL，后減小至100-500μL，仍稱通常TCD。它適用于填充柱。近年發展了微TCD，其池體積均在100μL以下，有的達3.5μL，它適用于毛細管柱。

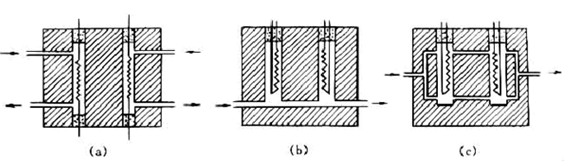

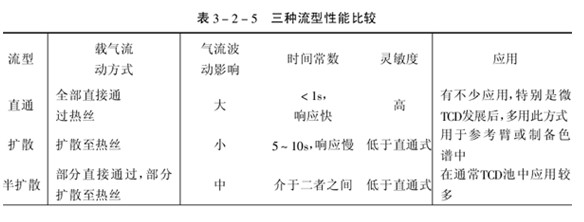

　?。?）通常TCD池?? 通常TCD池按載氣對熱絲的流動方式（見圖3-2-4）可分直通式、擴散式和半擴散式，三種流型性能比較見表:

　?。?）微型TCD池? 由于池體積已減小至幾微升，甚至200nL，故在μ-TCD中，載氣流動方式已不像通常TCD那樣明顯，基本上可分成直通和準直通式兩種，

　?、艧釋?dǎo)檢測器基本理論，工作原理和響應特征，早在上個世紀六十年代就已成熟。

　?、朴捎谒鼘?duì)所有的物質都有響應，結構簡單，性能可靠，定量準確，價格低廉，經久耐用，又是非破壞型檢測器。

　?、桥c其它檢測器相比，TCD 的靈敏度低，這是影響它應用于環境分析與檢測的主要因素。

　　據文獻報道，以氦作載氣，進氣量為2mL 時，檢出限可達ppm 級(10-6g/g)。因此，使用這種檢測器的便攜式氣相色譜儀，不適于室內外一般環境污染物分析與檢測。大多用于污染源和突發性環境污染事故的分析與檢測。

　　熱導檢測器 (TCD) 是氣相色譜儀中應用較為廣泛的檢測器，尤其是在氣體分析中應用最多。由于不斷的研究和發展，科創色譜儀器中的熱導檢測器檢測器靈敏度最高，已越來越多應用于 ppm 級氣體成份的微量分析，在許多分析應用中取代了 FID，然而，熱導檢測器檢測器損壞的因素，避免不必要的損失。

　　熱導檢測器中的關鍵熱導元件是用鎢錸絲做的，鎢錸絲直徑一般只有 15μ-30μ，材料又比較容易氧化，氧化或受污染后，阻值發生變化或斷損，造成熱導檢測器測量電橋的對稱性被破壞，致使儀器無法正常工作，引起熱導元件損壞的因素較多，注意事項歸納如下：

　　1 、熱導檢測器接并聯雙氣路應用時，必須同時并聯裝上二根色譜柱，二路都要同時通載氣，如果只裝一根柱，而另一路不裝柱不通載氣，那么，一通電源就會將鎢絲元件燒壞。

　　2 、在應用科創微型熱導檢測器做毛細管色譜分析時，可一路裝毛細柱加尾吹，另一路必須也裝上一根填充柱或空柱，同時通入載氣。大多數人習慣FID毛細柱系統，往往會忽略這一點犯錯誤。

　　3 、儀器停機后，外界空氣往往會返進熱導檢測器和柱系統，因此必須在開機時要先通載氣 10 分鐘以上再通電，停機時間越長，那么重新開機時先通載氣的時間也要長，否則系統中殘留的空氣中氧氣會將鎢錸絲元件氧化或燒斷。

　　4 、熱導檢測器使用的載氣純度必須四個9以上（ 99.99% ），最忌載氣中含氧量高， 載氣不純將會影響熱導元件的使用壽命，也會降低檢測靈敏度，所以載氣必須脫氧凈化。

　　5 、在更換裝色譜柱時，必須檢漏，保證氣密性，色譜柱連接處漏氣將會造成熱導元件 損壞，色譜柱出口端必須填裝好玻璃棉和不銹鋼絲網，避免柱擔體吹入TCD 。

　　6 、在多次進樣分析后，應及時更換進樣器上的硅橡膠墊，如果待到硅橡膠墊被多次注 射針扎破漏氣時再更換就遲了，因?yàn)楣柘鹉z墊一漏，載氣漏出，空氣漏進，熱導元件就會燒壞。分析過程中更換硅橡膠墊時，必須將熱導電源關斷后，再迅速換墊，換好后必須通載氣幾分鐘后才能再通熱導檢測器電源。

　　7 、用平面六通閥做氣體進樣時，六通閥的位置必須停在二個極端位置，不能將閥旋停在中間位置，因?yàn)橹虚g位置是六通閥將載氣切斷不通，這是很危險的，容易導致熱導檢測器中因不通載氣而損壞。

　　8 、色譜柱高溫老化時，必須將熱導檢測器電源關斷，熱導檢測器溫控關斷，并且將柱出口連接 熱導檢測器進口的接頭處斷開，讓高溫老化的載氣（ N2 ）流入柱箱內，這樣可避免因柱子老化而污染熱導檢測器及鎢錸絲元件。

　　9 、熱導檢測器橋電流的設定，必須比被分析試樣組份的最高沸點高 20 -30℃ ，避免試樣中 高沸點組份冷凝在熱導檢測器中和污染鎢錸絲元件。

　　10 、熱導檢測器橋電流的設定，必須考慮所用載氣的種類、工作溫度和鎢錸絲元件的冷阻，應明了這樣的原則： ① 輕載氣（ H2 、 He ）橋電流可大，重載氣（ N2 、 Ar ）橋電流必須??； ② 熱導檢測器工作溫度高，橋電流應減小，工作溫度低，橋電流可增加； ③ 各生產廠家熱導檢測器鎢錸絲元件阻值是不同的，因此，使用橋電流大小也不同，元件阻值大的，橋電流就應設定小些，具體橋電流設定可看說明書。

　　1.載氣種類：常用的載氣有He和H2，因?yàn)槠錈釋?dǎo)系數遠大于其他化合物，且其具有較高的靈敏度和穩定的響應因子，便于定量，較寬的線性范圍。其中，氦氣較氫氣安全，但氦氣較貴，所以許多地區多用氫氣作為載氣。

　　2.純度：載氣的純度會影響TCD的靈敏度。在橋流160-200mA的范圍 內，99.999%的超純氫氣比用99%的普通氫氣的靈敏度高6%-13%。另外，峰形還受載氣純度的影響，當 用TCD作高純氣中雜志檢測時，載氣的純度應比被測氣體高十倍以上 ，否則將出現 倒峰。

　　3.流速:作為濃度型檢測器，TCD對載氣的流速也有要求，即TCD的峰面積響應值反比于載氣氣流。故在檢測中，應保持載氣流速的恒定。

　　4.溫度:TCD的靈敏度與熱死和池體間的溫差成正比。通過提高橋流，以便提高熱絲溫度或者通過降低檢測器池體溫度。但是，這兩種方法都取決于分析樣品的沸點。檢測器池體溫度不能低于樣品的沸點，以免在檢測器內冷凝。所以，對于沸點不很低的樣品，采用此法來提高靈敏度是有限的，而對氣體樣品，特別是永久性氣體，則可以達到較好的效果。

　　1，橋路工作電流影響

　　電流增大，使鎢絲溫度提高，鎢絲和熱導池體的溫差加大，氣體容易將熱量傳出去，靈敏度就提高。

　　2，熱導池體溫度影響

　　當橋路電流一定，鎢絲溫度一定。如果池體溫度低，池體和鎢絲的溫差就大，能使靈敏度提高。一般池體溫度不應低于柱溫。但池體溫度不能太低，否則被測組分將在檢測器內冷凝。

　　3，載氣的影響

　　載氣與試樣的熱導系數相差愈大，則靈敏度愈高。由于一般物質的熱導系數都比較小，故選擇熱導系數大的氣體，如氫氣。

　　4，熱敏元件阻值的影響

　　選擇阻值高，電阻溫度系數較大的熱敏元件（鎢絲），當溫度有一些變化時，就能引起電阻的明顯變化，靈敏度就高。
