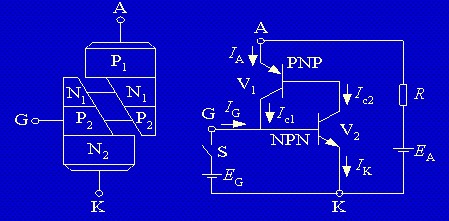

與普通晶閘管的相同點： PNPN四層半導體結構，外部引出陽極、陰極和門極。

　　和普通晶閘管的不同點：GTO是一種多元的功率集成器件，內部包含數十個甚至數百個共陽極的小GTO元，這些GTO元的陰極和門極則在器件內部并聯在一起。

?

　　1、抽取飽和導通時儲存的大量載流子——儲存時間ts，使等效晶體管退出飽和。

　　2、等效晶體管從飽和區退至放大區，陽極電流逐漸減小——下降時間tf 。

　　3、殘存載流子復合——尾部時間tt 。

　　4、通常tf比ts小得多，而tt比ts要長。

　　5、門極負脈沖電流幅值越大，前沿越陡，抽走儲存載流子的速度越快，ts越短。

　　6、門極負脈沖的后沿緩慢衰減，在tt階段仍保持適當負電壓，則可縮短尾部時間 。
