1、波形類型：方型、正弦波、三角波、鋸齒波；

　　2、幅值電壓：1V、2V、3V、4V、5V；

　　3、頻率值：10HZ、20HZ、50HZ、100HZ、200HZ、500HZ、1KHZ；

　　4、輸出極性：雙極性

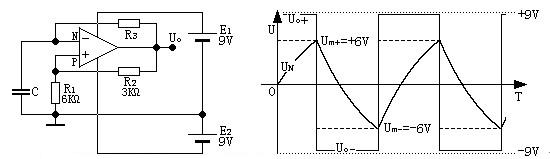

　　1、當電路接通電源以后，由于運算放大器輸入端的瞬時電壓不為零，運算放大器的輸出端與同相輸入端的正反饋特性使輸出端的電壓不能維持在等于零的狀態，而只能以運算放大器的極限運行速度翻轉到電源電壓的正極或者負極。假設此時運算放大器輸出端的電壓為正，同相輸入端的正向門限電壓Um+也隨之變化到+6V的位置。

　　2、輸出端的正電壓通過R3向電容充電，電容C的電壓從零開始上升。當電容兩端的電壓上升到超過Um+的時候，運算放大器的正反饋回路就使輸出端的電壓以運放的極限速度翻轉到電源電壓的負極。

　　此時同相輸入端的電壓Um-也隨之變化到-6V的位置。

　　3、輸出端的負電壓又通過R3給電容放電，電容C的電壓又從Um+開始下降。當電容兩端的電壓下降到低于Um-的時候，運算放大器輸出端的電壓又翻轉到電源電壓的正極。此時同相輸入端的反向門限電壓也隨之變化到Um+的位置。新的震蕩循環又重新開始。

　　4、波形頻率與元件參數的關系

　　由于電容電壓的變化速率與電容量成反比，所以，電容電壓變化到回差電壓門限值的時間也與電容量成反比，調整電容量就可以調整波形發生器的頻率。

　　由于電容電壓的變化速率與充放電電流成正比，所以，電容電壓變化到回差電壓門限值的時間與充放電電阻R3成反比，調整R3的阻值就可以調整波形發生器的頻率。

　　由于電容電壓變化到回差電壓門限值的時間與回差電壓門限值成反比，所以，調整回差電壓門限值就可以調整波形發生器的頻率。

　　5、波形發生器的輸出端輸出一個方波。由于通過R給電容C充電的電流不是恒定值，運算放大器的反相輸入端輸出一個不規則同步的三角波。

　　1、方波發生器

　　2、三角波發生器

　　3、鋸齒波發生器

　　4、壓頻轉換

　　5、正弦波發生器
