晶圓級芯片封裝的概述

• 　　晶圓級芯片封裝技術是對整片晶圓進行封裝測試后再切割得到單個成品芯片的技術，封裝后的芯片尺寸與裸片一致。晶圓級芯片尺寸封裝技術改變傳統封裝如陶瓷無引線芯片載具、有機無引線芯片載具和數碼相機模塊式的模式，順應了市場對微電子產品日益輕、薄、短、小和低價化要求。經晶圓級芯片尺寸封裝技術后的芯片尺寸達到了高度微型化，芯片成本隨著芯片尺寸的減小和晶圓尺寸的增大而顯著降低。晶圓級芯片尺寸封裝技術是可以將IC設計、晶圓制造、封裝測試、基本板制造整合為一體的技術，是當前封裝領域的熱點和未來發展的趨勢。

晶圓級芯片封裝的優點

• 　　1、工藝工序大大優化，晶圓直接進入封裝工序，封裝測試一次完成，生產周期和成本大幅下降。

  　　2、晶圓級芯片封裝方法的最大特點是其封裝尺寸小、IC到PCB之間的電感很小、并且縮短了生產周期，故可用于便攜式產品中，并滿足了輕、薄、小的要求，信息傳輸路徑短、穩定性高、散熱性好。

  　　3、由于WL-CSP 少了傳統密封的塑膠或陶瓷封裝，故IC 晶片在運算時熱量能夠有效地散發，而不會增加主機的溫度，這種特點對于便攜式產品的散熱問題有很多的好處。

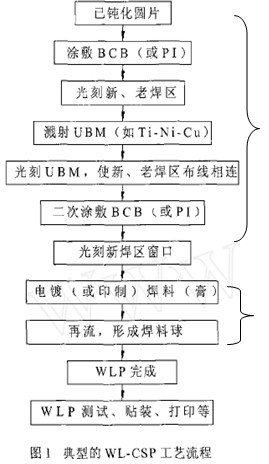

晶圓級芯片封裝的工藝流程

晶圓級芯片封裝與傳統封裝的區別

• 　　WL-CSP 與傳統的封裝方式不同在于，傳統的晶片封裝是先切割再封測，而封裝后約比原晶片尺寸增加20%；而WL-CSP則是先在整片晶圓上進行封裝和測試，然后才劃線分割，因此，封裝后的體積與IC裸芯片尺寸幾乎相同，能大幅降低封裝后的IC 尺寸.
