極細同軸電纜可按芯數數量的多少分為單芯和多芯兩大類，多芯電纜又可分為圓形電纜和帶狀電纜兩大類。構成多芯電纜的每一根同軸纜與單芯電纜具有相同結構。

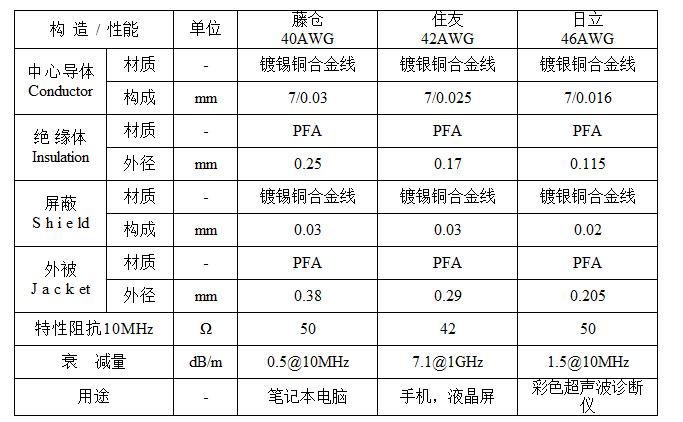

　　極細同軸電纜的幾種常見型號的結構，如下所示：

　　而面向手機開發的極細同軸電纜的結構是，中心導體為42AWG(7/0.025mm)同心絞合鍍銀銅合金線，橫卷繞包的外部導體為(約20/0.03mm)鍍錫銅合金線。當中的絕緣層與外護套均選用可溶性聚四氟乙烯PFA，是由于氟塑料的介電常數比較低，適合于高頻傳送，能夠減輕輻射噪音的影響，并且可以提高電纜自身的柔韌性。

　　圖. 極細同軸電纜截面照片

　　極細同軸電纜的加工主要從絞合、斜包與擠出三方面入手，其具體加工如下：

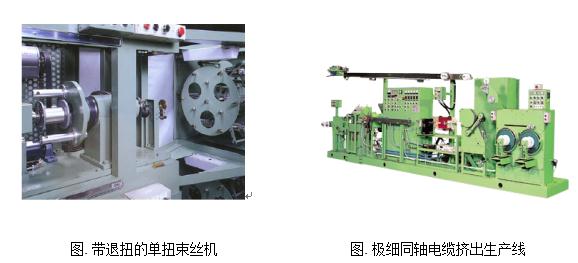

　　42AWG(7/0.025mm)中心導體的鍍銀銅合金線一般使用帶退扭的單扭束絲機(Single Twist Buncher)來絞合，其均一的送線張力與送線長度是穩定退扭的關鍵。

　　絕緣與護套間的斜包屏蔽導體使用的是斜包機(Spiral Shield Machine), 要做到幾十根極細線高速斜包(3,000RPM)，對設備的張力控制能力要求非常嚴格

　　考慮到極細同軸電纜絕緣與外護套的低介電常數與耐電壓特性等電性能，以及末端加工時耐熱性和耐彎曲性等機械性能方面的要求，選用了在超薄擠出時樹脂流動性良好的可溶性聚四氟乙烯PFA。電纜絕緣的擠出生產線配備了精度很高的送收線張力控制設備，確保了量產時的穩定性。

　　近來，極細同軸電纜開始被廣泛使用在筆記本電腦、醫療設備、數字照相機以及手機上。2005年以來，隨著3G手機陸續投放國際市場，用于連接手機CPU與液晶屏(LCD)的極細同軸電纜的用量急劇增加。

　　激烈的市場競爭使得手機在不斷的更新?lián)Q代，現在的手機皆追求高性能。比如：搭載高像素數碼相機、全球定位系統GPS、電子貨幣、無線LAN、可接收電視和播放動畫等。這使得各種不同頻率的信號同時混在一臺手機內，為了避免其相互之間的干擾，一種傳送速度更快、容量更大、抗干擾性能更強、耐彎折性、耐震性更優越的極細同軸電纜產品開始迅速取代現在使用的柔性電路板(FPC)。

　　從市場份額上看，世界上生產極細同軸電纜以及裝配連接器最大的3家生產商是住友電工、藤倉、日立電線。住友與藤倉生產的極細同軸電纜與FPC并用，幾乎壟斷了整個手機市場，日立則更專注于醫療設備與筆記本電腦的市場。

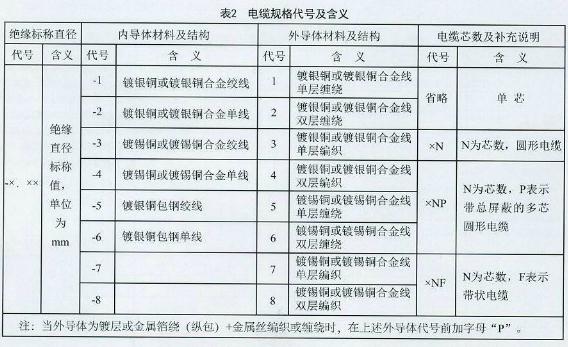

　　表2 規格代號及含義
